89 聚羧酸系減水劑的相關分子結構和試驗效果是什么？

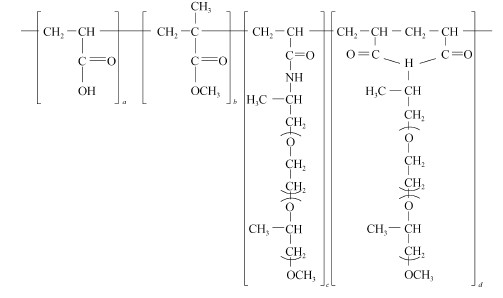

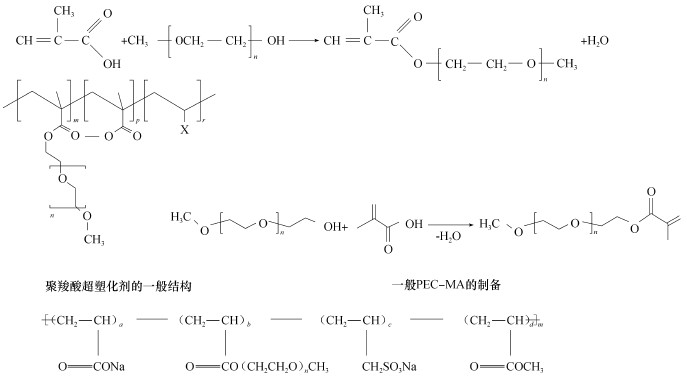

聚羧酸系減水劑分子結構示意圖如圖１所示。

圖１　聚羧酸系減水劑分子結構示意圖

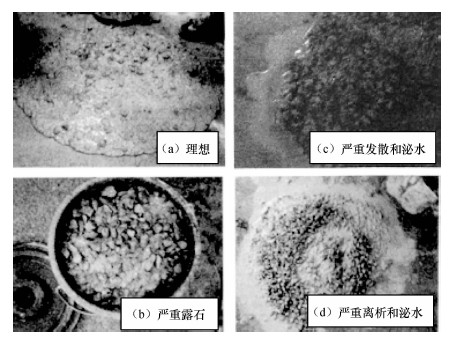

反映混凝土拌合物性能的指標通常有流動性、粘聚性和保水性。使用聚羧酸系列減水劑配制的混凝土并不總能完全滿足使用要求［圖２（ａ）］，經常會出現這樣那樣的問題。所以目前在試驗時，我們經常還遇到嚴重露石［圖２（ｂ）］、嚴重發散和泌水［圖２（ｃ）］ 和嚴重離析和泌水［圖２（ｄ）］等問題。

圖２　使用聚羧酸系減水劑拌制的混凝土拌合物的各種性狀

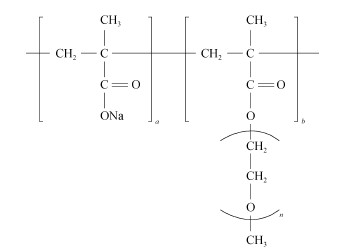

聚羧酸梳形共聚物的分子結構示意圖如圖３所示。

圖３　聚羧酸梳形共聚物的分子結構示意圖

聚羧酸系減水劑的制備儀器如圖４所示。

圖４　聚羧酸系減水劑的制備儀器

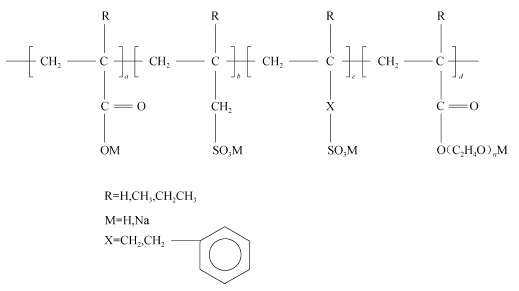

聚羧酸鹽類減水劑結構模型如圖５所示。

圖５　聚羧酸鹽類減水劑結構模型

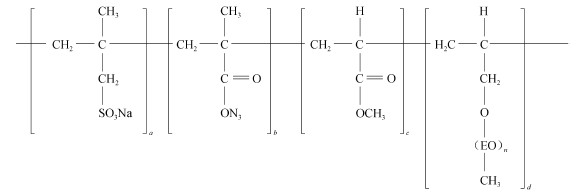

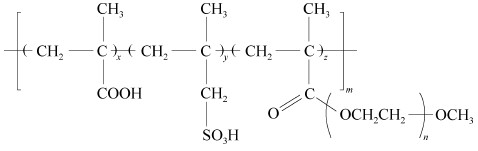

甲基丙烯酸-甲基丙烯酸酯型聚羧酸系減水劑結構模型如圖６所示，烯丙醚型聚羧酸系減水劑結構模型如圖７所示，酰胺/酰亞胺型聚羧酸系減水劑結構模型如圖８所示。

圖６　甲基丙烯酸-甲基丙烯酸酯型聚羧酸系減水劑結構模型

圖７　烯丙醚型聚羧酸系減水劑結構模型

圖８　酰胺/酰亞胺型聚羧酸系減水劑結構模型

PC與其他五種減水劑的混合液靜置24ｈ后的照片如圖９所示，減水劑分子在水泥顆粒表面的吸附狀態示意圖如圖10所示。

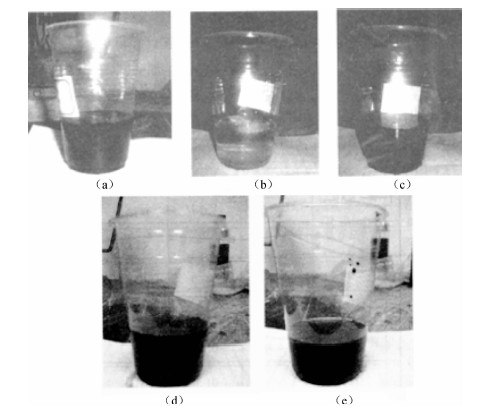

圖９　PC與其他五種減水劑的混合液靜置24ｈ后的照片

（ａ） PC與LS；（ｂ） PC與MSF；（ｃ） PC與NSF；（ｄ） PC與ASF；（ｅ） PC與SAF

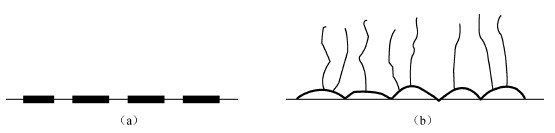

圖10減水劑分子在水泥顆粒表面的吸附狀態示意圖

（ａ） 剛性鏈橫臥吸附狀態；（ｂ）接枝共聚物的齒形吸附狀態

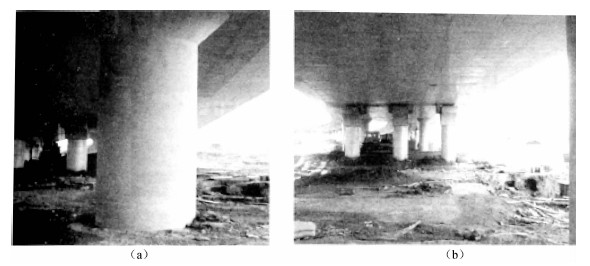

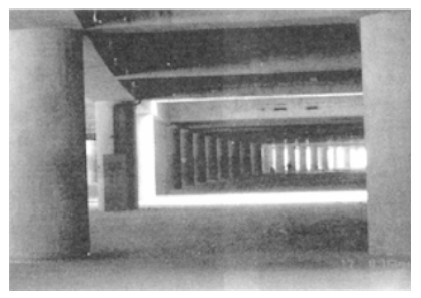

Ｃ45墩柱澆筑效果如圖11所示，Ｃ60框架柱澆筑效果如圖12所示。

圖11　Ｃ45墩柱澆筑效果

圖12　Ｃ60框架柱澆筑效果

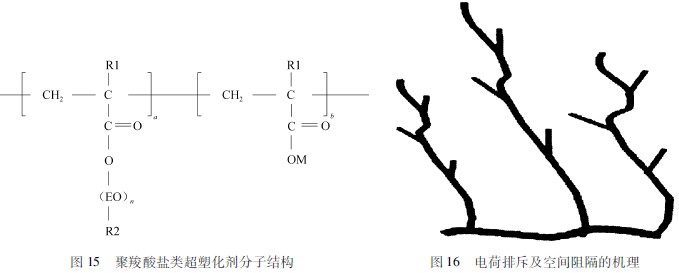

PCCP結構示意圖如圖13所示，混凝土測試試驗示意圖如圖14所示，聚羧酸鹽類超塑化劑分子結構如圖15所示，電荷排斥及空間阻隔的機理如圖16所示。

圖13　PCCP結構示意圖

圖14混凝土測試試驗示意圖

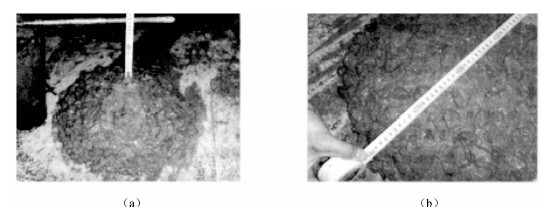

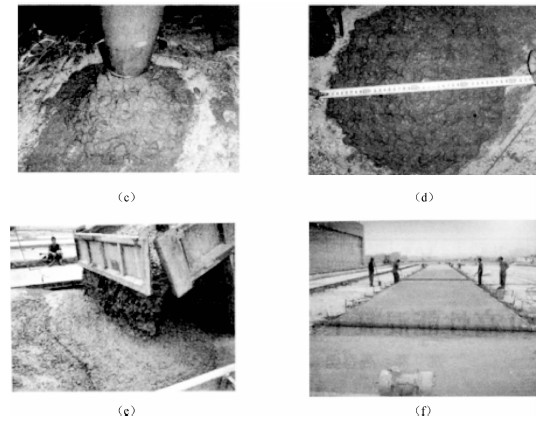

（ａ） 坍落度試驗；（ｂ） 擴展度試驗；（ｃ）坍落度倒置流空試驗；

（ｄ） 流空后擴展度試驗；（ｅ） 自卸汽車卸料；（ｆ） 自密實道面混凝土施工
