97 木質(zhì)素磺酸鹽減水劑用于預(yù)拌混凝土中的經(jīng)濟(jì)性怎么樣？

木質(zhì)素磺酸鹽減水劑從20世紀(jì)30年代就開始在美國研究和生產(chǎn)，應(yīng)用歷史很長(zhǎng)，但它在我國的發(fā)展并未十分成熟（20世紀(jì)50年代才開始生產(chǎn)應(yīng)用）的情況下，就受到萘系減水劑的沖擊。以至于用傳統(tǒng)方法生產(chǎn)的木質(zhì)素磺酸減水劑由于在磺化、脫糖等工藝方面的不完善和不穩(wěn)定性，近年來一直影響著其工程應(yīng)用效果，尤其是減水率更高、增強(qiáng)效果更明顯的萘系、密胺系、脂肪族系、氨基磺酸鹽系，甚至聚羧酸系減水劑推廣應(yīng)用后，木質(zhì)素磺酸鹽減水劑的應(yīng)用地位一度嚴(yán)重下降。但另一方面，木質(zhì)素磺酸鹽減水劑作為一種利用紙漿生產(chǎn)過程的廢液中提取木質(zhì)素后經(jīng)磺化、縮合而成的工業(yè)產(chǎn)品，本身就是完全再回收、利廢減少水質(zhì)污染和節(jié)能降耗的綠色生態(tài)產(chǎn)品。

我國從1979年建立起第一家預(yù)拌混凝土攪拌站以來，目前預(yù)拌混凝土已約占混凝土總產(chǎn)量25％。2005年12月31日起，我國禁止在所有城區(qū)現(xiàn)場(chǎng)攪拌混凝土，這表明預(yù)拌混凝土的發(fā)展?jié)摿⒃絹碓酱螅⒅苯訋?dòng)混凝土材料對(duì)減水型外加劑的需求。

然而，由于市場(chǎng)競(jìng)爭(zhēng)日益激烈，預(yù)拌混凝土售價(jià)普遍較低，加之我國萘系減水劑日益緊張，預(yù)拌混凝土利潤(rùn)率十分有限，一定程度上制約著我國預(yù)拌混凝土發(fā)展的進(jìn)程。從外加劑選擇和優(yōu)化的角度，對(duì)混凝土配合比進(jìn)行適時(shí)調(diào)整，不失為降低混凝土生產(chǎn)成本，提高生產(chǎn)利潤(rùn)率，規(guī)避風(fēng)險(xiǎn)的有力措施。

至于木質(zhì)素磺酸鹽減水劑，由于人們普遍將它看作是“低效的” 的減水劑產(chǎn)品，有的又容易與水泥產(chǎn)生不適應(yīng)性，所以其應(yīng)用地位較低。但實(shí)際上萘系減水劑同樣存在與水泥的適應(yīng)性問題，且對(duì)于某種強(qiáng)度等級(jí)的混凝土，究竟采用何種減水劑／泵送劑，開展的對(duì)比性研究工作并不多。本文擬采用攪拌站常用的混凝土配合比（表１），就以萘系減水劑為主復(fù)配而成的泵送劑和以木質(zhì)素磺酸鹽減水劑為主復(fù)配而成的泵送劑的技術(shù)、經(jīng)濟(jì)性進(jìn)行全面對(duì)比。

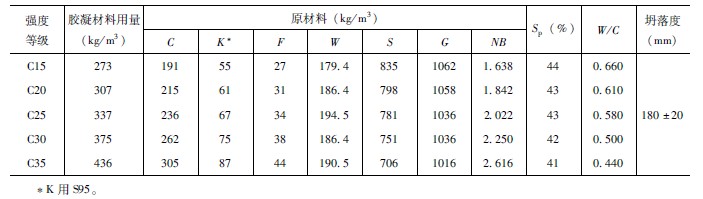

表１　攪拌站常用的配合比

因此，綜合考慮混凝土拌合物性能、原材料成本以及混凝土外加劑的環(huán)保特性，在C15～C30預(yù)拌混凝土中采用以木質(zhì)素磺酸鹽減水劑為主復(fù)配而成的泵送劑具有一定優(yōu)勢(shì)，而對(duì)于Ｃ35及Ｃ35以上強(qiáng)度等級(jí)的混凝土，則建議采用以萘系減水劑或其他高效減水劑復(fù)配而成的泵送劑。

木質(zhì)素磺酸鹽減水劑和以木質(zhì)素磺酸鹽減水劑復(fù)配而成的泵送劑，因其具有利廢、環(huán)保和節(jié)能等方面的特點(diǎn)，只要準(zhǔn)確定位，同樣可在混凝土工程中發(fā)揮其重大作用。結(jié)合混凝土攪拌站的實(shí)際，通過試驗(yàn)對(duì)摻加三種不同外加劑所配制混凝土的技術(shù)和經(jīng)濟(jì)性進(jìn)行對(duì)比，認(rèn)為在當(dāng)前原材料價(jià)格形勢(shì)情況下，采用以木質(zhì)素磺酸鹽減水劑復(fù)配而成的泵送劑配制生產(chǎn)強(qiáng)度等級(jí)為Ｃ15～Ｃ30的商品泵送混凝土具有一定優(yōu)勢(shì)。隨著我國混凝土商品化程度的不斷提高，混凝土外加劑應(yīng)用范圍將逐漸增大，合理有效地利用木質(zhì)素磺酸減水劑無疑是緩解市場(chǎng)上高效減水劑供求矛盾的一項(xiàng)有利措施。
