115 MNC-HJ型緩凝減水劑如何應用？

MNC-HJ緩凝減水劑是由合理的緩凝、減水組分復合而制成：在夏季高溫條件下能延緩混凝土的凝結時間，使混凝土在較長時間內保持其可塑性，在大體積混凝土的連續澆筑中，以利于澆筑成型，同時降低水化熱，延緩水化放熱高峰，減少溫度裂縫的產生，是夏季施工必不可缺的外加劑品種。

一、勻質性指標

（１）外觀：粉劑灰黃色粉末，液體棕色液體。

（２）凈漿流動度≥160ｍｍ。

（３）細度：0.315ｍｍ篩余≤12％。

（４）液體密度（ｇ/ｍＬ）：1.18±0.02。

（５）消泡時間：≤30ｓ。

（６）ｐＨ值：7～９。

二、混凝土物理學性能（表１）

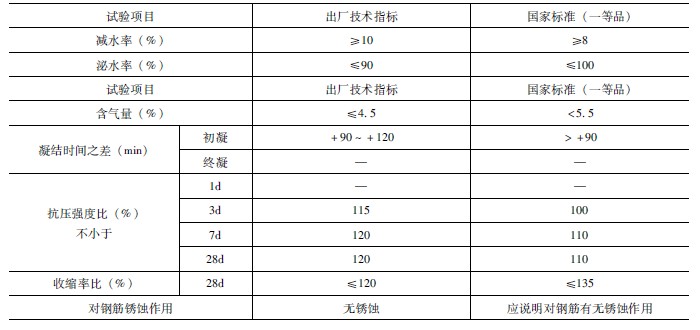

表１　混凝土物理學性能

三、主要技術性能

（１）摻量為總膠量的0.75％～1.5％，減水率為10％～18％。

（２）該產品具有一定的引氣性能，具有較好的緩凝性能，在摻入1.5％的情況下，緩凝1～3ｈ，也可根據用戶的要求隨時調整凝結時間。

（３）含氣量略有增加，有利于提高抗滲、抗凍性能。

（４）可根據對摻量的調整來滿足緩凝時間要求，極限摻量不超過2.0％。超摻將影響到混凝土早期強度的增長，甚至會出現長時期不凝固的現象。

（５）適用于各種硅酸鹽水泥配制的各種建筑混凝土、大體積混凝土、公路混凝土、海港混凝土及水利、電力等混凝土工程。

四、應用技術要點

（１）直接與水泥同時摻入攪拌機并適當延長時間。

（２）液體可折算成固體摻加，可明顯改善混凝土的和易性、泌水性，提高混凝土強度，改善混凝土抗折、抗滲、抗凍等多項物理力學性能。

（３）本品對水泥的適應性較廣，但對硬石膏或工業廢料作調凝劑的水泥應做適應性試驗，合格后方可使用。

（４）本品應嚴格按要求摻加，防止漏摻或重復摻加。

（５）適用于５～40℃溫度條件下的混凝土施工。

五、包裝與貯存

（１）本品為內塑料外編織袋雙層包裝，每袋25ｋｇ，液體用250kg鐵桶包裝或協議包裝。

（２）應貯存于陰涼、干燥的庫房內。

（３）本品保質期為兩年，超期經混凝土試驗合格后仍可使用。
