118 MNC-HAJ型引氣高效減水劑如何應(yīng)用？

一、用途及特點

摻加本劑可以提高混凝土的流動性和可塑性，減少泌水和離析，提高抗折強(qiáng)度10％～20％。

摻加本劑的混凝土熱擴(kuò)散、熱傳導(dǎo)系數(shù)降低，混凝土的體積穩(wěn)定性和各種戶外結(jié)構(gòu)的耐候性得以提高。道路混凝土廣泛使用引氣劑，有利延長道路的使用壽命。泵送混凝土摻用引氣劑可提高流動性和泵送壓力。引氣混凝土最顯著的優(yōu)勢是大大提高抗凍性和抗鹽凍性，對有抗凍性要求的混凝土適宜的含氣量為3％～6％。

（１）可用于對抗凍融性能要求高的混凝土、防滲混凝土、抗硫酸鹽混凝土、泌水嚴(yán)重的混凝土、貧混凝土、輕集料混凝土、人工集料配制的混凝土、普通混凝土以及對飾面有要求的混凝土。

（２）耐久性（特別是抗凍性）要求高的混凝土結(jié)構(gòu)，如大壩、機(jī)場跑道、高等級混凝土公路路面、冷卻塔、水池、港工和海工結(jié)構(gòu)等。

（３）北方地區(qū)撒除冰鹽的混凝土公路與橋梁。

（４）對施工和工作性要求高的混凝土工程。

（５）與其他外加劑復(fù)配生產(chǎn)復(fù)合外加劑。

（６）不宜用于蒸養(yǎng)混凝土及預(yù)應(yīng)力混凝土。

二、執(zhí)行標(biāo)準(zhǔn)

GB8076-1997。

三、摻量與用法

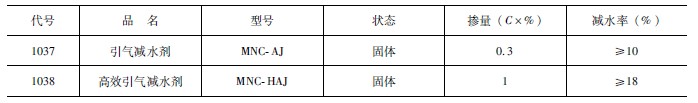

（１）摻量（表１）

表１　摻量

（２）摻本劑的混凝土必須采用機(jī)械攪拌，攪拌時間大于或等于3min。摻本劑混凝土拌合物出料至澆筑的停放時間不宜過長，采用插入式振搗器振搗時，振搗時間小于或等于20s。

（３MNC-AJ引氣減水劑：可顯著提高混凝土的耐久性，特別適用于對抗凍、抗?jié)B、防水和耐久性要求高的混凝土。

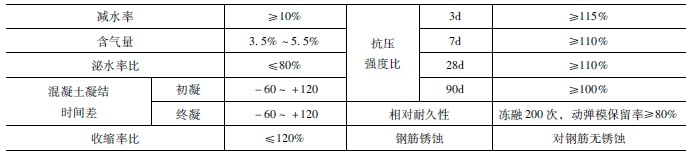

主要技術(shù)指標(biāo)見表２。

表２　主要技術(shù)指標(biāo)

使用說明：與集料同時加入，但要適當(dāng)延長攪拌時間。與其他外加劑復(fù)合時，必須根據(jù)試驗確定其摻量及適應(yīng)性。配制混凝土所用原材料應(yīng)符合JGJ52—92和JGJ53—92的標(biāo)準(zhǔn)。

（４）摻引氣劑及引氣減水劑混凝土的含氣量，不宜超過見表３。

表３　含氣量

注：括號內(nèi)數(shù)值為《建筑用卵石、碎石》GB/T14685中標(biāo)準(zhǔn)篩的尺寸。

（５）檢驗摻引氣劑及引氣減水劑混凝土的含氣量，應(yīng)在攪拌機(jī)出料口進(jìn)行取樣，并應(yīng)考慮混凝土在運輸和振搗過程中含氣量的損失。對含氣量有設(shè)計要求的混凝土，施工中應(yīng)每間隔一定時間進(jìn)行現(xiàn)場檢驗。

四、包裝、運輸、貯存及注意事項

用有塑料襯里的編織袋包裝，每袋凈含量25～40kg。搬運嚴(yán)禁用鉤，防止破袋發(fā)生。貯存注意防潮。貯存期為3年。嚴(yán)禁多摻或少摻。

五、重點工程應(yīng)用實例

MNC-HAJ引氣高效減水劑在新疆庫爾勒農(nóng)一師勝利水庫使用120ｔ。

MNC-AJ普通引氣減水劑在北京順義牛欄山奧運項目使用40ｔ。
