124 UNF-５型低濃萘系高效減水劑如何應用？

一、適用范圍

（１）適用于各類工業(yè)與民用建筑、水利、交通、港口、市政等工程中的預制和現澆混凝土、鋼筋混凝土、預應力鋼筋混凝土。

（２）適用配制早強混凝土、高強混凝土、高抗?jié)B混凝土、自密實泵送混凝土及自流灌漿材料。

（３）可廣泛用于自然養(yǎng)護及蒸汽養(yǎng)護混凝土工程及制品。本品減水增強作用顯著，早期效果尤佳，可大大加快模板和場地周轉，縮短工期。對蒸汽養(yǎng)護混凝土制品，摻入檢測摻量的本產品可降低養(yǎng)護溫度，縮短養(yǎng)護時間。夏季高溫季節(jié)可取消蒸汽養(yǎng)護，應用１t本產品，可節(jié)約40～60t煤。

（４）對于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥和火山灰硅酸鹽水泥均有良好的適用性。

二、主要性能

（１）本產品分為粉劑和液體兩種。粉劑呈棕褐色，液體呈棕黑色。產品無毒、無臭、不燃，對鋼筋無銹蝕作用。

（２）提高強度。在混凝土中加入摻量為0.3％～1.5％的本產品，在水泥用量和坍落度相同的情況下，可減少拌合用水9％～29％以上。摻入檢測摻量的本產品，其1ｄ抗壓強度可提高70％～100％，3ｄ抗壓強度可提高50％～80％，28ｄ抗壓強度可提高25％～50％。后期強度明顯提高，大大改善和提高混凝土物理力學性能，使混凝土的抗壓強度、抗拉強度、抗折強度及彈性模量都有相應提高。

（３）改善混凝土拌合物的和易性，增加坍落度。在相同的水泥用量及水灰比情況下，加入檢測摻量的本產品，可明顯增大混凝土的坍落度，改善混凝土的和易性，坍落度可增加12cm以上。

（４）節(jié)約水泥，在坍落度和強度相同的情況下，加入檢測摻量的本產品，可節(jié)約水泥12％以上。

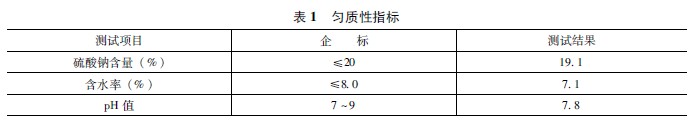

三、勻質性指標（表１）

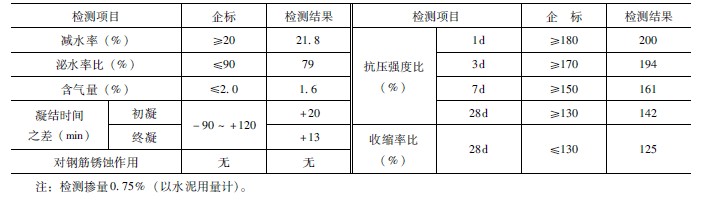

四、摻UNF-５型低氯低堿超高濃高效減水劑混凝土性能指標（表２）

五、推薦摻量

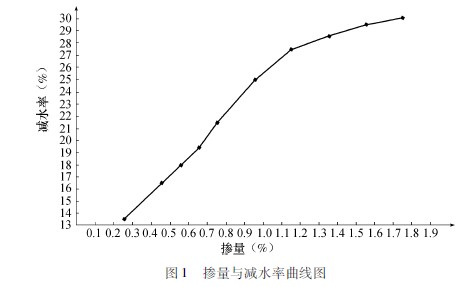

摻量與減水率曲線圖如圖１所示。

根據使用時，混凝土不同強度等級及不同應用范圍，常規(guī)摻量范圍為0.3％～0.8％。如配制高強、超高強混凝土時，可在摻量范圍為0.8％～1.8％。最佳摻量為0.75％。液體按含固量折算。

六、使用方法

（１）配制成所需濃度的溶液后使用。

（２）粉劑可直接使用，也可待水泥集料加入60％拌合水充分潤濕后再加入粉劑。

（３）本產品可與其他功能外加劑復配成特殊功能的外加劑，但需經試驗后方可使用。

七、包裝、運輸、貯存

（１）粉劑采用內襯塑料袋、外編織袋包裝。每袋凈重（25±0.13）kg或（50±0.25）kg；液體采用塑料桶包裝，塑料桶要求密封，防止外溢或者蒸發(fā)干涸。也可采用槽車運輸。

（２）運輸時粉劑謹防遇鋒利物，以防破包受潮。若受潮經檢驗合格仍可使用，不影響使用效果。

（３）本產品應貯存在通風、干燥的專用倉庫內，有效期一年。超過有效期經檢測合格后仍可使用。
