125 FDN型萘系高濃減水劑如何應(yīng)用？

一、產(chǎn)品概述

UNF-５的提純產(chǎn)品，具有非引氣、超塑化、高效減水和增強(qiáng)等功能。其特點(diǎn)是低堿、低硫酸鈉、高純度。產(chǎn)品對(duì)水泥適應(yīng)性強(qiáng)，摻量少，使用方便，特別適合于有高效減水和增強(qiáng)要求的流態(tài)混凝土、蒸養(yǎng)混凝土，也可用作復(fù)合混凝土外加劑的母體材料。

二、執(zhí)行標(biāo)準(zhǔn)

GB8076—1997。

三、產(chǎn)品指標(biāo)（表１）

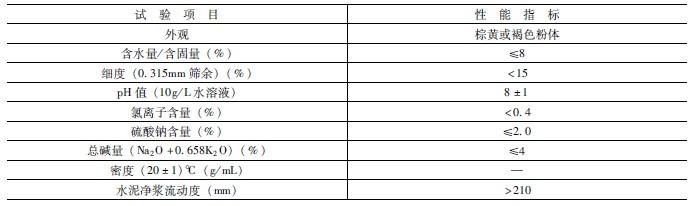

表１　勻質(zhì)性指標(biāo)

四、主要性能

（１）高效減水。其減水率達(dá)25％以上。超塑化，能有效增大混凝土的流動(dòng)性，減少泌水和離析，從而改善混凝土的和易性，便于施工，易于密實(shí)。

（２）增強(qiáng)效果好。在膠凝材料用量相同的條件下，摻高效減水劑的混凝土1ｄ，3ｄ，7ｄ和28ｄ抗壓強(qiáng)度較同期基準(zhǔn)混凝土可提高50％～110％，40％～90％，40％～70％和20％～40％。

（３）產(chǎn)品適應(yīng)性強(qiáng)，產(chǎn)品適應(yīng)于各種規(guī)格、型號(hào)的水泥。產(chǎn)品與其他外加劑相容性好，與膨脹劑、引氣劑等外加劑及粉煤灰等活性摻合料相配合，功能相互補(bǔ)充、相互激發(fā)。

（４）凝結(jié)時(shí)間適宜。產(chǎn)品對(duì)水泥的初凝、終凝時(shí)間影響很小，其凝結(jié)時(shí)間差一般在1h之內(nèi)。

（５）產(chǎn)品硫酸鈉含量低，配成液體在冬季無(wú)結(jié)晶，解決了在冬季混凝土制造中因硫酸鈉結(jié)晶而造成管道堵塞的難題，為冬季混凝土施工提供了便利；與緩凝組分復(fù)合后，混凝土坍落度經(jīng)時(shí)損失小。

（６）產(chǎn)品安全性能好。無(wú)毒、無(wú)刺激性和放射性，不含對(duì)鋼筋有銹蝕危害的物質(zhì)；不易燃易爆，屬非危險(xiǎn)品。

（７）耐久性好。產(chǎn)品能有效改善混凝土的孔結(jié)構(gòu)，從而大幅度提高混凝土的抗?jié)B、抗碳化和抗凍融等耐久性能指標(biāo)。

（８）使用方便。產(chǎn)品既可以直接使用，亦可以先溶解于水，配成溶液型外加劑使用，適用各種施工環(huán)境或攪拌機(jī)型的要求。

五、適用范圍

可用于日最低氣溫０℃以上施工的混凝土，并適用于制備大流動(dòng)性混凝土，高強(qiáng)混凝土以及蒸養(yǎng)混凝土。摻高效減水劑的混凝土采用蒸汽養(yǎng)護(hù)時(shí)，混凝土應(yīng)具有必要的結(jié)構(gòu)強(qiáng)度才能升溫，蒸養(yǎng)制度應(yīng)通過(guò)試驗(yàn)確定。產(chǎn)品廣泛應(yīng)用于各種現(xiàn)澆混凝土工程及預(yù)制混凝土制品。特別適合于作為母體用以復(fù)合各種類型的混凝土外加劑。

六、使用方法及摻量

（１）常用摻量為水泥質(zhì)量的0.4％～1.0％。

（２）若直接使用粉體，則應(yīng)與水泥一同投入，切勿直接加在濕的砂、石表面；若配成溶液，則應(yīng)溶解充分，攪拌均勻。

七、包裝、貯存和運(yùn)輸

（１）粉劑采用有塑料袋襯里的編織袋包裝，每袋凈含量25～30kg。

（２）本劑易溶于水，所以在運(yùn)輸和貯存時(shí)切勿破袋，并嚴(yán)格防潮。如有受潮結(jié)塊，應(yīng)粉碎并通過(guò)0.63mm的篩后方可使用。

（３）本劑長(zhǎng)期保存不會(huì)變質(zhì)。

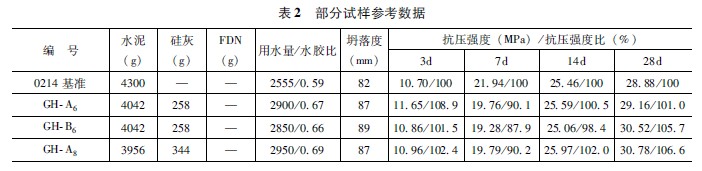

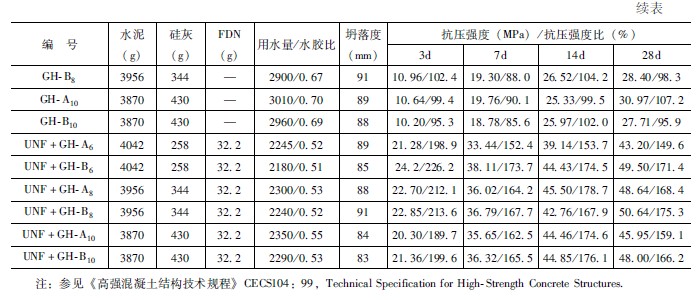

八、部分試樣參考數(shù)據(jù)（表２）
