126 AS型氨基系減水劑如何應用？

一、產品概述

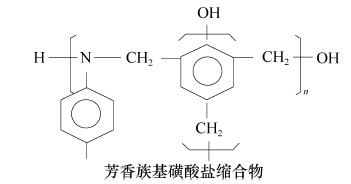

該劑的主要成分為芳香族氨基磺酸鹽縮合物，是一種非引氣高增強、低摻量、坍落度經時損失小，大大降低混凝土塑性黏度等優點的產品。常規材料和常規生產工藝，無須摻增強劑等活性摻合料即可制備Ｃ60～Ｃ80大流動性商品混凝土。

二、執行標準

GB8076—1997。

三、特點（低堿、低摻量、低坍落度損失、高減水率，簡稱三低一高）

（１）低摻量，AS劑在水泥表面產生靜電力和高分子吸附層的立體側力，具有較強較持久的分散力。固體摻量Ｃ×（0.30％～1.20％），防止減水劑摻量過大，使水泥粒子過于分散，混凝土保水性不好，離析泌水現象嚴重，甚至漿體糊狀板結分離。

（２）高減水率，減水率達30％以上，可配制Ｃ60～Ｃ100高強及超高強混凝土。摻用ＡＳ劑的混凝土填充性良好，適用于配制大流動性的免振搗自密實混凝土。

（３）低坍落度損失，混凝土坍落度經時損失小，可滿足長時間、長距離運輸的要求，特別適合商品混凝土及泵送混凝土。

（４）混凝土早期強度增長快，?₃可達到設計強度等級的70％以上。

（５）具有良好的體積穩定性、抗摻性和抗凍性能，能使混凝土具有高耐久性。

（６）優良的適應性：與各種硅酸鹽水泥的相容性好。

（７）堿含量低，防止混凝土堿集料反應，冬季使用無沉淀無結晶。

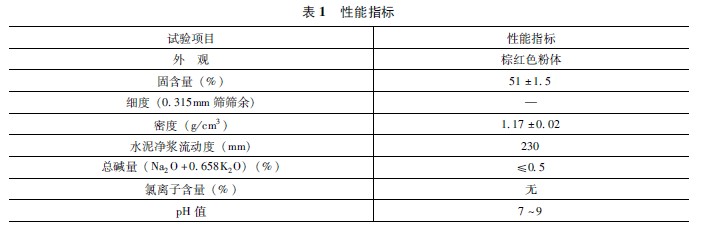

四、性能指標（表１）

從高效減水劑的分子對水泥顆粒的吸附作用來看，萘系減水劑的吸附是平直吸附，分子呈棒狀鍵，靜電排斥作用較弱，因而對水泥顆粒分散作用較低，減水效果有一定限制，依據GB8076—1997所拌制的混凝土，有良好的和易性，能夠準確測得其減水率；而氨基系減水劑的吸附為齒形吸附，使水泥顆粒之間靜電斥力呈立體、交錯縱橫式，對水泥顆粒有極好的分散作用，有著更高的減水率。如使用不當，表現出嚴重離析及水泥漿流逸，對集料無法產生包裹潤滑作用。

坍落度測定時，集料堆積，漿體同集料明顯分離。當水泥用量340kg/ｍ³，粉煤灰等量替代20％，砂率為42％，坍落度控制在７～９cm，含氣量控制在4.0％～5.0％，集料粒徑5～20mm時，受檢混凝土能夠較準確地反映出氨基系高效減水劑的減水率。

五、適用范圍

（１）適用于硅酸鹽系列各種水泥。AS劑對不同水泥的凝結時間影響程度基本相同，不會產異常凝結，因此ＡＳ劑對不同水泥適應性較好。

（２）適用于工業與民用建筑和市政工程的混凝土預制構件生產，蒸養適應性好。

（３）適用于商品混凝土，摻本產品商品混凝土坍落度經時損失小。

（４）可用于配制大流動性高強混凝土、免振搗自密實混凝土。

（５）可復合緩凝劑、早強劑、膨脹劑、防凍劑等外加劑一同使用，滿足不同工程對混凝土性能及施工條件的需要。

六、使用方法

本劑與拌合水一起加入攪拌機中拌合，攪拌時間適當延長以充分發揮本劑的分散作用。生產高強混凝土宜使用強制式攪拌機。

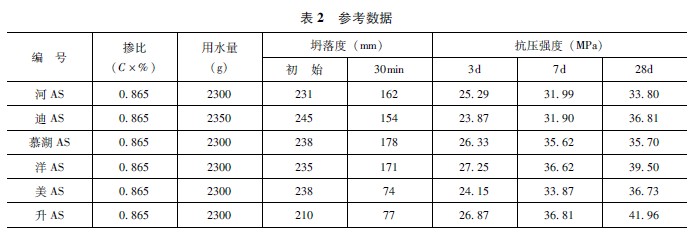

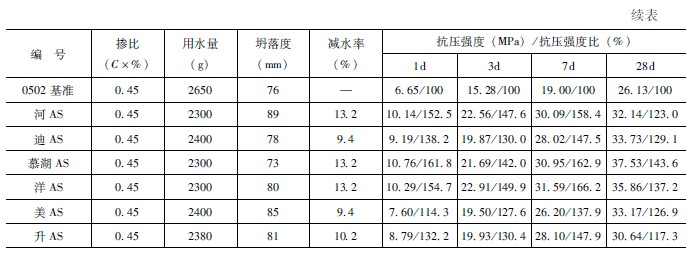

七、部分試樣參考數據（表２）
