155 超緩凝劑如何進行配方設計？

一、組成

人們對單組分緩凝劑性能和尋求新品種緩凝劑方面作了許多有成效的工作，但是單組分緩凝劑很難滿足混凝土各種性能的需要。通過增加摻量的辦法能夠延長緩凝時間，但有時又導致混凝土終凝時間過長，甚至造成混凝土后期強度下降，影響施工進度和混凝土的各齡期強度。

通過對單組分的有機和無機緩凝劑試驗的基礎上，進行雙組分復合緩凝劑的試驗，可以找到并優選出摻量低、超緩凝時間長，同時不影響混凝土強度的超緩凝劑。可供選擇的原料種類繁多，有無機鹽類（如焦磷酸鈉、磷酸鈉、硼酸鈉及氟硅酸鈉等）、有機羧酸類（如酒石酸、酒石酸鉀鈉、檸檬酸）及多羥基化合物（如糖蜜、多元醇、木質素磺酸鹽、CM-F纖維素）等。其中，在我國最常用的混凝土緩凝劑是木鈣和糖蜜廢液。糖蜜廢液作為混凝土緩凝劑的特點是低溫下緩凝效果較好，但減水率不高，僅8％左右，且高溫陽光照射下緩凝效果較差；木鈣作為緩凝劑的特點是減水率比糖蜜廢液略高，可達12％左右，但也存在著高溫陽光照射下緩凝效果差的缺陷。

為提高緩凝效果，減少不利影響，超緩凝劑都由幾種緩凝組分組成。木鈣、糖鈣存在摻量過多會引起混凝土強度的降低和硬化不良，且緩凝時間較短（最多為幾小時），一般不能用于需長時間延緩混凝土凝結的場合。如果摻用部分木鈣或糖鈣，應注意用量不能多。

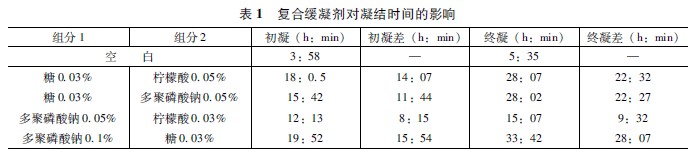

試驗表明，單組分緩凝劑達到同樣緩凝效果有機緩凝劑摻量低于無機緩凝劑。相同摻量時，糖的緩凝時間比檸檬酸長。雙組分復合緩凝劑的試驗結果見表１。

兩組分復合緩凝劑比單組分緩凝劑緩凝時間發生了顯著的變化，緩凝時間大大超過了單組分緩凝劑的疊加。雙組分復合緩凝劑比相同摻量的單組分緩凝劑，緩凝時間延長近16～20h。摻量為0.03％的糖和摻量為0.05％檸檬酸復合，緩凝時間達到22.5ｈ，而單摻量0.075％的糖或檸檬酸，緩凝時間分別為6h20min和2h20min，兩組分復合的緩凝時間延長至少16～20ｈ。由此看出，復合雙組分緩凝劑與單組分緩凝劑相比，顯著延長緩凝時間，從制造成本和施工需要角度而言，可以同時滿足低摻量、低成本、超緩凝的性能要求。

二、基本配方實例

由于摻量小，盡管雙組分復合緩凝劑時間長，但對混凝土各齡期強度均無不利影響。摻雙組分復合緩凝劑和單組分緩凝劑的混凝土，其3d，7d，28d抗壓強度均比基準混凝土高或持平。由此可選超緩凝劑配方為：糖35％＋檸檬酸65％。

多組分復合緩凝劑也常用于配制超緩凝劑，廣西建筑科學研究院用檸檬酸、氟硅酸鈉、糖蜜廢液及其他助劑復合，用正交實驗確定了配比，制備了SR超緩凝劑。
