169 MNC-Ｑ1型噴射混凝土用速凝劑如何應用？

MNC-Ｑ1型速凝劑（粉狀）是針對目前國內外常用的速凝劑普遍存在噴射料漿黏性不好、粉塵大、回彈多，28ｄ強度低，腐蝕性強，刺激和嚴重影響從事施工人員身體健康等缺點而精心研制的一種新型外加劑。本產品主要由鋁氧熟料及多種無機鹽綜合復配細磨而成，是當前理想的新一代產品，符合JC477—2005《噴射混凝土用速凝劑》。

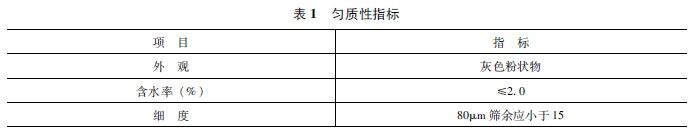

一、勻質性指標（表１）

二、主要技術性能

（１）使用MNC-Ｑ1型速凝劑，凝結快、黏度大、回彈量小、調整范圍廣、對水泥適應性強。

（２）初凝時間2～４min，終凝４～８min。

（３）摻量為水泥用量的３％～5％，一般為4％，水灰比為0.4。

（４）摻入本劑1ｄ抗壓強度為8.8MPa，28ｄ強度可保持不摻者80％以上。

（５）水泥凝結時間受氣溫影響較大，低于20℃（一般溫度為20℃），可適當增加摻量。

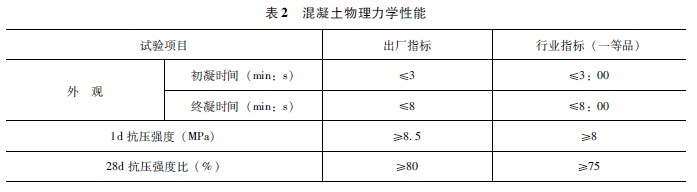

三、混凝土物理力學性能（表２）

試驗項目出廠指標行業指標（一等品）

四、應用技術要點

（１）各種速凝劑對水泥都存在適應性的問題，使用前，必須對施工用的水泥進行適應性試驗，確保最佳摻量。

（２）施工中，應嚴格將水灰比控制在0.3～0.5之間，水灰比過大，影響使用效果。

（３）摻有本速凝劑的混凝土拌料隨拌隨用，其堆放時間不超過2ｈ；否則，不僅影響速凝效果，而且會降低噴射混凝土強度。

（４）摻有速凝劑的混凝土工程應加強早期養護，確保水化反應順利進行，以減少對混凝土后期強度的降低。

（５）水泥存放過久或施工條件差，須適當增加摻量。

五、包裝、運輸及貯存

（１）本產品裝于內襯塑料薄膜編織袋中，質量為（25±0.25）kg/袋或（50±0.5）kg/袋。

（２）搬運過程中，要輕拿輕放，不得雨淋，要防止包裝破損受潮影響質量。

（３）本產品應堆放在通風、干燥的倉庫中，有效期180ｄ。
