170 MNC-Ｑ2型噴射混凝土用速凝劑如何應用？

MNC-Ｑ₂型速凝劑（液體）主要成分為鋁酸鈉，是混凝土、砂漿濕法噴射工藝的配套產品，具有粉塵小、回彈率低、和易性好等優點。

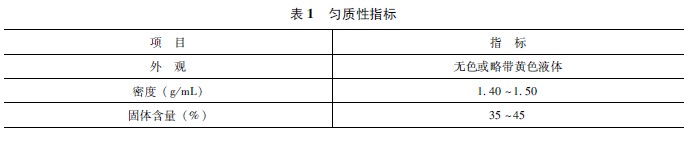

一、勻質性指標（表１）

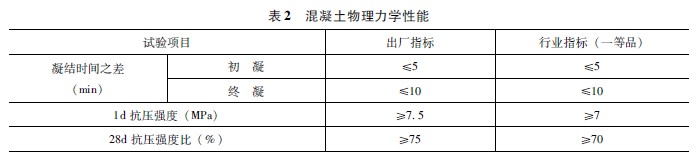

二、混凝土物理力學性能（表２）

三、主要技術指標

（１）本產品為無色液體，推薦摻量３％～6％ （以水泥質量計），可根據水泥成分差異進行調整。

（２）本品噴射效果好，回彈率低于15％，有利于節約原材料。

（３）在標準環境測試，初凝4min，終凝10min。

四、應用技術要點

（１）各種速凝劑對水泥都存在適應性問題，使用前，必須對施工用的水泥進行適應性試驗，確定最佳摻量。

（２）本產品在拌混凝土時，推薦減少10％用水量，將減下水用于速凝劑稀釋，有利于改進噴射混凝土的和易性，提高工作面流動度，使混凝土表面光潔美觀。

（３）將拌合混凝土送入噴射機，在噴嘴外加入速凝劑。

（４）本產品對普通硅酸鹽水泥效果最佳，如用其他水泥應做好試配試驗。

（５）水泥存放過久或施工條件差，須適當增加摻量。

（６）操作人員應做好防腐措施。

凝結時間測試如下：

（１）水灰比0.34～0.36，根據試驗水泥標準需水量和水泥相融性調試，找出最佳水灰比。

（２）在室溫和材料溫度（20±3）℃的條件下，先將水泥和水拌合均勻成凈漿，然后加入速凝劑快速攪拌（拌合時間25～30s）迅速裝模，人工振動數次，模面修平，每隔10s測試一次，直至終凝。

（３）由加入速凝劑開時計時，至試針沉入凈漿中距底板0.5～1.0ｍｍ所需是時間為初凝時間，至沉入凈漿中距底板不超過1.0ｍｍ時所需時間為終凝時間。

五、包裝及貯存

（１）本品呈堿性，應避免和酸性材料混合存放、使用。

（２）應存放于干燥通風處，有效期為90ｄ。

（３）本產品采用大鐵桶（塑料桶）包裝，每桶250kg。
