183 防凍劑的性能及用途是什么？

一、防凍劑的性能

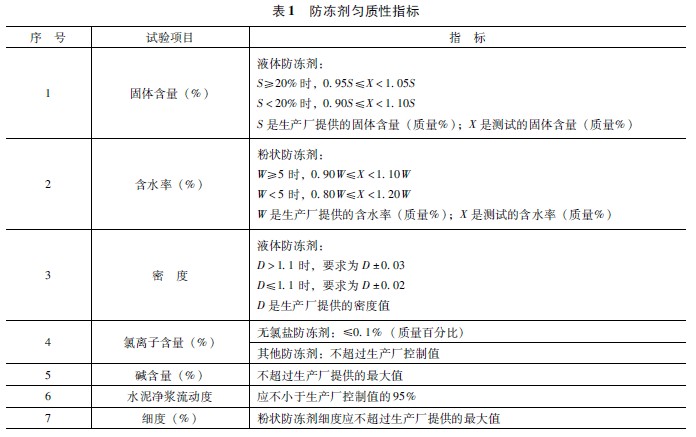

液體防凍劑和粉狀防凍劑的質(zhì)量應(yīng)當(dāng)符合表１的要求，在檢查防凍劑質(zhì)量時，必須首先考核其勻質(zhì)性是否合乎要求。

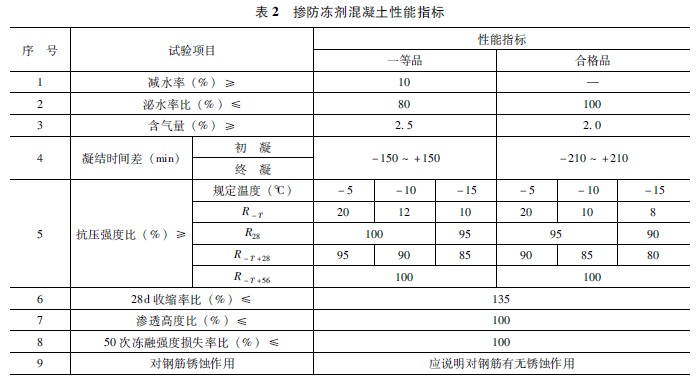

防凍劑功能是否合格，則要按照表２的摻防凍劑混凝土性能指標(biāo)來檢驗。

防凍劑可以是促凝的，也可能是緩凝的，但應(yīng)當(dāng)都是早強(qiáng)的，所以在冰箱內(nèi)凍結(jié)70ｄ后的化凍強(qiáng)度有一定要求。例如，－５℃冰凍7ｄ后化凍強(qiáng)度應(yīng)當(dāng)不小于20％， －5℃冰凍７ｄ后強(qiáng)度不小于10％等。

此外，在冰箱中按照規(guī)定溫度凍7ｄ再轉(zhuǎn)標(biāo)準(zhǔn)養(yǎng)護(hù)28ｄ后強(qiáng)度應(yīng)當(dāng)不小于90％，或85％，或80％，但是標(biāo)準(zhǔn)養(yǎng)護(hù)到56ｄ則強(qiáng)度必須達(dá)100％，否則該防凍劑就是不合格的了。當(dāng)然，凍養(yǎng)7ｄ后轉(zhuǎn)標(biāo)養(yǎng)28ｄ，相對強(qiáng)度能達(dá)到100％就更好。

摻與不摻防凍劑混凝土坍落度為（80±10）ｍｍ，試件制作采用振動臺振實，振動時間為10～15ｓ。但是這種坍落度在試驗泵送型防凍劑時，顯然是不適合用于預(yù)拌混凝土的。對此，北京市的地方標(biāo)準(zhǔn)DBJ01—61—2002混凝土外加劑應(yīng)用技術(shù)規(guī)程中做了補充規(guī)定，即初始坍落度控制在（210±10）mm。

二、用途

含氯鹽的防凍劑只適用于不含鋼筋的素混凝土、砌筑砂漿，含足夠量阻銹劑可用于一般鋼筋混凝土，但不適用預(yù)應(yīng)力鋼筋混凝土。不含氯鹽的防凍劑適用于各種冬期施工的混凝土，不論是普通鋼筋混凝土還是預(yù)應(yīng)力混凝土。詳細(xì)的用途限制，可查閱GB50119《混凝土外加劑應(yīng)用技術(shù)規(guī)范》。

三、主要品種

防凍劑和防凍組分不是同一概念。防凍劑是外加劑的一種，由減水組分、防凍組分、引氣組分所組成，有時還摻有早強(qiáng)組分。其作用是使混凝土不僅在負(fù)溫下硬化，且使其最終能達(dá)到常溫養(yǎng)護(hù)的混凝土質(zhì)量水平。而防凍組分是指一種使混凝土拌合物在負(fù)溫環(huán)境下免受凍害的化學(xué)物質(zhì)。

本節(jié)所談的，是以如下不同防凍組分區(qū)分的防凍劑類別。

（１）氯鹽類：以氯鹽為防凍組分的外加劑。

（２）氯鹽阻銹類：以氯鹽與阻銹組分為防凍組分的外加劑。

（３）無氯鹽類：以亞硝酸鹽、硝酸鹽等無機(jī)鹽為防凍組分的外加劑。

（４）水溶性有機(jī)化合物類：以某些醇類等有機(jī)化合物為防凍組分的外加劑。

（５）有機(jī)化合物與無機(jī)鹽復(fù)合類。

（６）復(fù)合防凍劑：以防凍組分復(fù)合早強(qiáng)、引氣、減水等組分的外加劑。
