184 如何確定防凍劑的摻量？

在電解質(zhì)水溶液中，由于離子的存在，使水的冰點(diǎn)降低。根據(jù)拉烏爾定律，在稀溶液時(shí)，

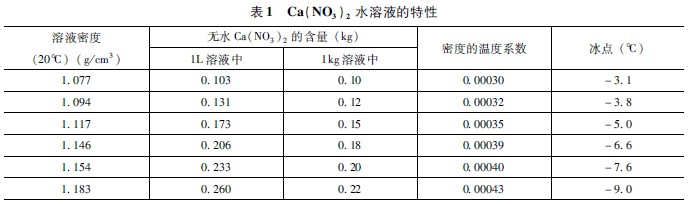

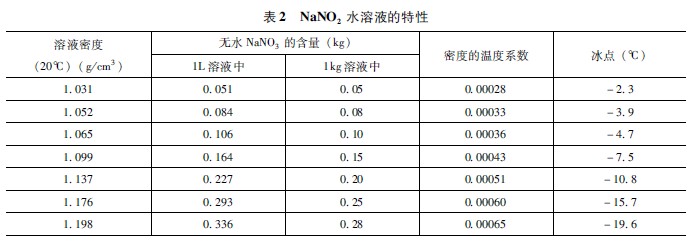

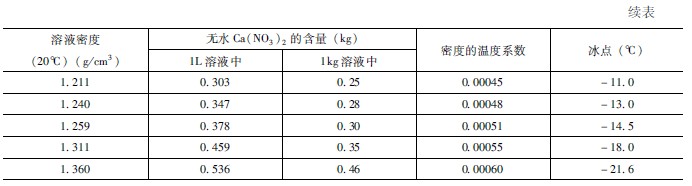

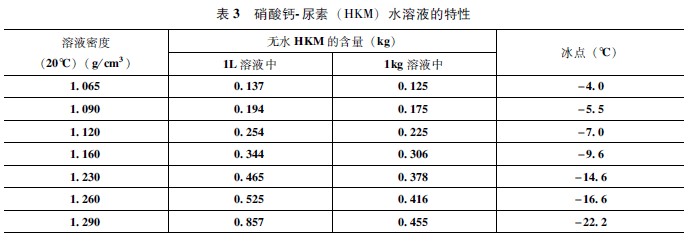

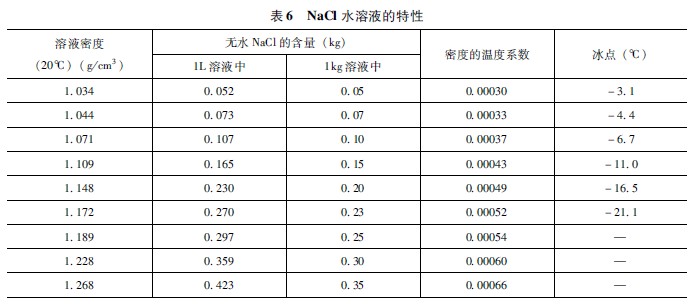

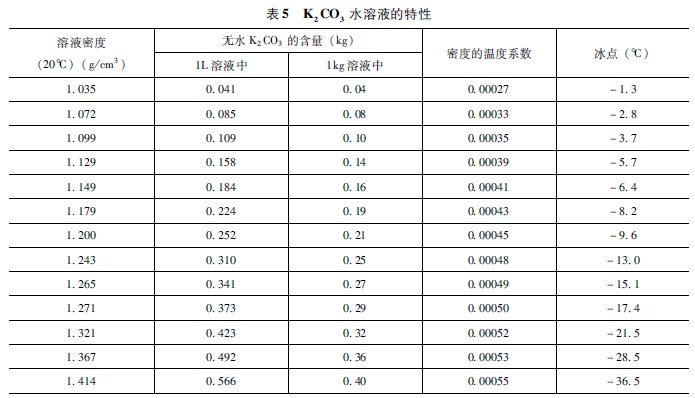

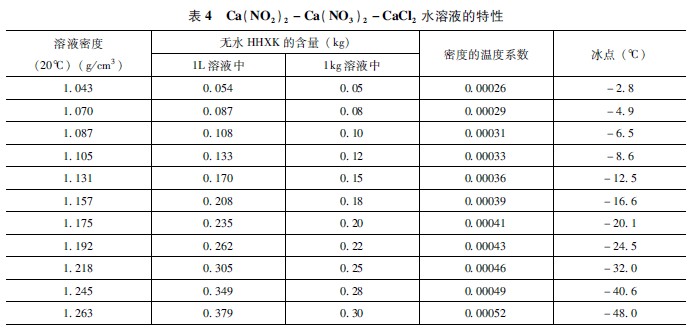

水的冰點(diǎn)降低與電解質(zhì)濃度成正比。對(duì)于濃溶液，盡管這種正比關(guān)系不存在，但趨勢(shì)是不變的，即溶液的冰點(diǎn)隨濃度的增加而降低。表１～表６給出幾種常用防凍劑水溶液的冰點(diǎn)與濃度的關(guān)系。

對(duì)于防凍劑的水溶液，在冰點(diǎn)，冰與其平衡的液相共存，冰點(diǎn)時(shí)生成的冰量與防凍劑原始溶液濃度有如下關(guān)系：

式中Ｉ———生成的冰量（質(zhì)量百分?jǐn)?shù)），％；

Ｃ_ｋ———防凍劑水溶液與冰平衡的最終濃度（質(zhì)量百分?jǐn)?shù)），％；

Ｃ_０———防凍劑水溶液的原始濃度（質(zhì)量百分?jǐn)?shù)），％。

可由下式計(jì)算防凍劑的摻量：

式中α———防凍劑摻量（質(zhì)量百分?jǐn)?shù)），％；

ｄ_ｔ———原始水溶液的密度，ｇ/cm³。

為了方便起見，可用防凍劑的溶液濃度Ｃ_t代替防凍劑水溶液與冰平衡的最終濃度Ｃ_k，可得：

計(jì)算防凍劑摻量，關(guān)鍵在于冰量Ｉ的確定。有研究表明，對(duì)于混凝土的長(zhǎng)期強(qiáng)度，液相中冰的含量在40％以下時(shí)表現(xiàn)出好的影響，冰的含量增加到60％時(shí)產(chǎn)生不好的影響。因此，一些研究者建議Ｉ取50％，則混凝土中在指定負(fù)溫下防凍劑的摻量為：

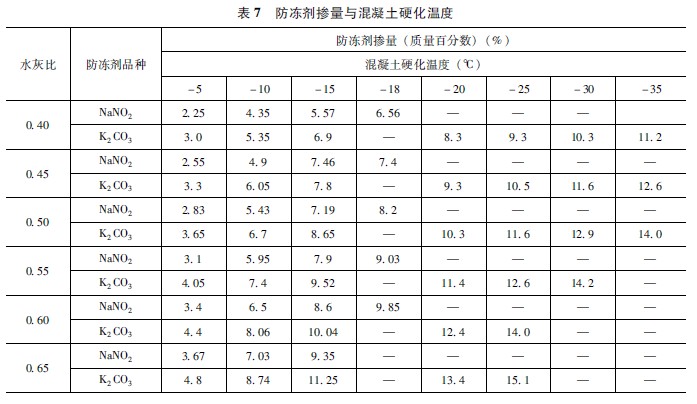

表７給出防凍劑亞硝酸鈉和鉀堿摻量與混凝土硬化溫度的關(guān)系。根據(jù)表１～表６中的數(shù)據(jù)和水灰比，用式（4）也可以計(jì)算出其他防凍劑的摻量。

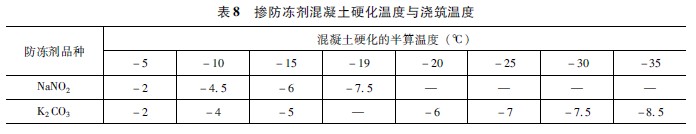

為了避免硬化混凝土液相的冰量超過50％，混凝土澆筑時(shí)，拌合物的溫度應(yīng)高于混凝土硬化的計(jì)算溫度。表８給出摻防凍劑亞硝酸鈉和鉀堿的混凝土硬化溫度和澆筑溫度。
