211 引氣劑的性能及用途是什么？

作者：馬清浩

一、性能

引氣劑能顯著改善新鮮混凝土拌合物的勻質(zhì)性和施工性能。引氣劑也使混凝土結(jié)構(gòu)的耐久性、尤其是抗凍性（即抗凍融性能）成倍甚至十幾倍提高，因而它對混凝土綜合耐久性的提高起著不可替代的作用。引氣劑是調(diào)控混凝土含氣量外加劑的主要品種，要使混凝土中含氣量適合工程需求，使引氣劑完善的發(fā)揮作用，還必須在需要時添加輔助引氣劑、穩(wěn)泡劑、消泡劑等其他調(diào)控劑。

（一）性能的技術指標

引氣劑的混凝土含氣量指標不得小于３％，但是沒有上限制。引氣劑有一定的減水性能，要求減水率不低于６％。引氣劑摻入混凝土中會引起強度的降低，但是強度仍然應當保持在基準混凝土的80％～90％或者更高，這也是為什么更多時候把引氣劑和減水劑復配使用的原因。

摻入引氣劑會顯著改善混凝土的抗凍性，改善耐久性，因此動彈性模量在28ｄ齡期的試件做凍融200次循環(huán)后的保留值應大于或等于80％。而新拌混凝土的泌水率比要小于70％～80％，表示其減少泌水的功能。

此外，引氣劑有一定的起泡性和泡沫穩(wěn)定性，但氣泡不宜過多過大，故此要求控制在生產(chǎn)廠給定值的誤差5％以內(nèi)。

（二）引氣劑的特點

（１）適量引氣劑可提高混凝土流動性，引氣劑不增大混凝土坍落度損失，相反還可以降低新拌合物的坍落度損失。

（２）引氣劑的使用大大提高了混凝土抗凍性，能減少混凝土早期受凍產(chǎn)生的凍脹力，使早期受凍混凝土的強度損失明顯減少。同時大大提高混凝土受凍融循環(huán)、尤其早期凍融循環(huán)能力；混凝土受鹽凍會使表面產(chǎn)生嚴重剝蝕、引氣劑產(chǎn)生的大量微泡阻止了混凝土向上泌水過程，因而防止鹽凍的剝蝕破壞。

（３）引氣劑形成的微小氣泡既封閉了混凝土結(jié)構(gòu)內(nèi)許多毛細孔道，又會在水泥水化礦物表面形成憎水膜降低毛細管抽吸效應。混凝土引入4％含氣量可提高抗?jié)B性15％。

（４）引氣所形成的微氣泡能降低混凝土碳化速度，因為引氣混凝土密實，孔隙率小。

（５）引氣劑減少混凝土表面缺陷，改善界面特性，因而提高混凝土抗折強度和抗壓強度。換句話說，引氣能提高混凝土的韌性。我們常說每增高含氣量１％，混凝土抗壓強度降低4％，但抗折強度的降低遠小于此比率。此外，對于貧混凝土、碾壓混凝土和干硬性混凝土，適量引氣不會降低反而提高強度。但對于不同類的混凝土，這個“適量”是不同值的。例如碾壓混凝土要引入普通混凝土同樣數(shù)量的氣泡，引氣劑的量應是普通混凝土的５～10倍。

（６）添加引氣劑可以有效降低混凝土堿集料反應的危害。

（７）引氣劑摻量是極低的，一般只有膠凝材料總量的十萬分之幾到萬分之一或二。產(chǎn)生的氣泡穩(wěn)定性及大小均不同。氣泡越小，泡內(nèi)外壓差就越大。拌合物運輸、放置、澆筑過程中氣泡受擾動產(chǎn)生運動（遷移），小泡容易并成大泡，多數(shù)則逐漸上升到混凝土表面破滅。

二、主要用途

（１）引氣劑的主要作用是改善混凝土的和易性，減小拌合物的離析泌水，提高混凝土的耐久性和抗凍性，因此其適用范圍十分廣泛。

（２）在防水混凝土、冬期施工混凝土、抗凍混凝土、預拌混凝土、滑模施工混凝土、泵送混凝土、碾壓混凝土和輕質(zhì)混凝土中，引氣劑都是不可缺少的組分。

（３）在水工、海工、港工、工程混凝土中都必須使用引氣劑。

（４）對表面修飾有要求的混凝土。

（５）引氣劑可加入水泥中粉磨，制備引氣水泥。

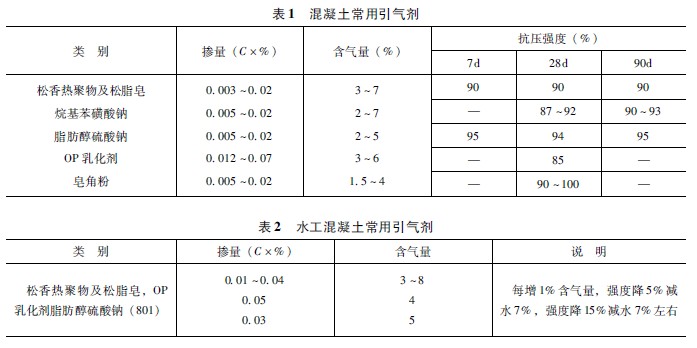

三、主要品種

（１）天然植物類：松香熱聚物、松香皂、木質(zhì)素磺酸鈣、三萜皂苷、腐殖酸磺酸鹽；

（２）烷基和烷基芳烴磺酸鹽類：十二烷基磺酸鹽、烷基苯磺酸鹽、烷基苯酚聚氧乙烯醚等；

（３）脂肪醇磺酸鹽類：脂肪醇聚氧乙烯醚、脂肪醇聚氧乙烯磺酸鈉、脂肪醇硫酸鈉等；
