234 UEA-６型膨脹劑如何應用？

一、用途

摻加本劑后，混凝土中形成水化硫鋁酸鈣產生適度膨脹力（預應力），在結構中建立0.2～0.7ＭＰａ預壓應力，水中7ｄ限制膨脹率大于或等于0.025％，可抵消混凝土硬化過程中形成的收縮力，因而減少干縮裂縫，提高抗裂和抗滲性能。

普通混凝土摻入膨脹劑后，混凝土產生適度膨脹，在鋼筋和鄰位約束下，可在鋼筋混凝土結構中建立一定的預壓應力。這一預壓應力大致可抵消混凝土在硬化過程中產生的干縮拉應力，補償部分水化熱引起的溫差應力，從而防止或減少結構產生有害裂縫。應指出，膨脹劑主要解決早期的干縮裂縫和中期水化熱引起的溫差收縮裂縫，對于后期天氣變化產生的溫差收縮是難以解決的，只能通過配筋和構造措施加以控制，因此，膨脹劑最適用于環境溫差變化較小的地下、水工、海工、隧道等工程。對于溫差較大的結構（屋面、樓板等）必須采取相應的構造措施，才能控制裂縫。

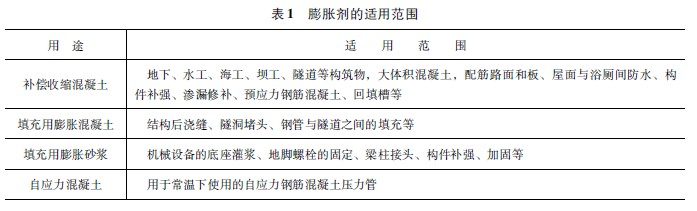

摻膨脹劑的混凝土要特別加強養護，膨脹結晶體鈣礬石（Ｃ₃A·3CaSO₄·32Ｈ₂O） 生成需要水。補償收縮混凝土澆筑后１～7ｄ濕養護，才能發揮混凝土的膨脹效應。如不養護或養護馬虎，就難以發揮膨脹劑的補償收縮作用。膨脹劑的適用范圍見表１。

二、執行標準

JC476—2001《混凝土膨脹劑》。

三、用量與用法

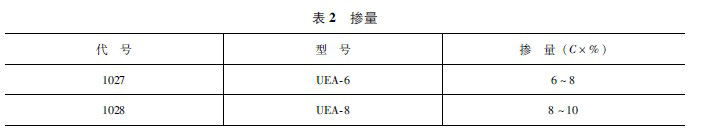

（１）摻量見表２。

（２）采用機械攪拌，攪拌時間大于或等于３min。

（３）在日最低氣溫低于５℃時，應采取保溫措施；膨脹混凝土和膨脹砂漿工程或構件可以采用低于80℃蒸汽養護，養護制度應根據膨脹劑和水泥品種，通過試驗確定。

（４）使用水泥強度等級大于或等于32.5。

（５）混凝土澆筑

①在計劃澆筑區段內要連續澆筑混凝土，不得中斷。②混凝土澆筑宜階梯式推進，澆筑間隔時間不得超過混凝土的初凝時間，避免出現冷縫?？梢匝娱L伸縮縫的長度，可用加強帶取代后澆帶的施工方法。③混凝土振搗要密實，不得漏振、欠振和過振。④混凝土澆筑后，為防止沉縮裂縫出現，在混凝土終凝前，應采用抹面操作或人工多次抹壓。

（６）混凝土養護

①對于大體積混凝土，宜采用蓄水養護或用麻袋片覆蓋，定期澆水，養護時間不小于14ｄ。

②對于墻體等不易保水結構，拆模板時間應不少于7ｄ。拆模后，用麻袋片緊貼墻，定期澆水，養護時間不少于14ｄ。③冬季施工時，底板混凝土澆筑完后，用塑料薄膜和保溫材料覆蓋，養護期不少于14ｄ。對于墻體，帶模板養護不少于14ｄ。

四、性能及特點

本劑屬硫鋁酸鈣類混凝土膨脹劑，不含鈉鹽，不會引起混凝土的堿集料反應。摻本劑的混凝土耐久性能良好，膨脹性能穩定，強度持續上升。

五、使用注意事項

（１）膨脹混凝土要通過其中的鋼筋、纖維或周邊物體的限制約束作用才能在結構中建立預壓應力，補償混凝土收縮產生的應力。因此膨脹劑必須在有限制的條件下使用。

（２）膨脹混凝土配比設計與普通水泥混凝土相同，但最低水泥用量應大于300kg/ｍ³。

（３）膨脹劑摻量（Ｅ）按內摻（膠凝材料的替換率）計算，即：替換率Ｋ＝E/（C＋E＋F）。

Ｃ——水泥用量；Ｅ——膨脹劑用量；Ｐ——混凝土摻合料。

（４）膨脹混凝土不能用于工作環境長期處于８０℃以上的工程，施工溫度低于５℃時，要采取保溫措施。

（５）膨脹劑要存放在干燥場所，切勿受潮。

（６）要達到預期的抗滲防裂的目的，必須做到：①混凝土配合比設計正確，膨脹劑用量保證能產生足夠的限制膨脹；②配筋合理，特殊部位應附加鋼筋；③嚴格施工管理，適當增加攪拌時間，振搗務必密實，養護必須供水充足。

六、貯存、包裝及注意事項

（１）用防潮的包裝袋包裝，每袋凈重５０ｋｇ。

（２）產品在運輸與保管中不得受潮。產品貯存期為１２個月，嚴禁與水泥混放。

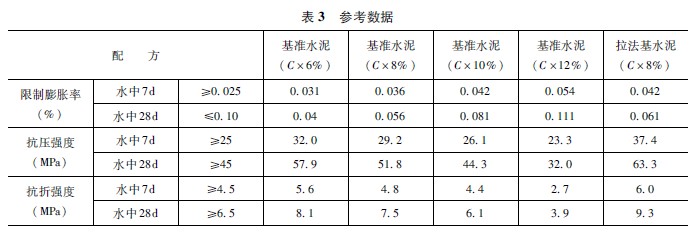

七、UEA-６產品部分試樣參考數據（表３）

結論：（１）隨摻量的加大，其限制膨脹率加大，強度降低。（２） 當摻量加大到Ｃ×12％的時候，其強度和限制膨脹率均已經不合格。（３）拉法基水泥與基準水泥對比，其限制膨脹率和強度相一致。

八、應用實例

砂漿配合比通知單

委托單位：中國路橋（集團）總公司委托人：崔世峰

工程名稱及部位：京承高速公路（高麗營～沙峪溝段）

砂漿種類：水泥凈漿   強度等級：45MPa

水泥品種：普通硅酸鹽強度等級：P·Ｏ42.5廠別：興發拉法基　

摻合料種類：慕湖牌UEA膨脹劑外加劑種類：慕湖牌UNF-5型萘系高效減水劑

（１）通過對摻加膨脹劑和聚丙烯纖維而配制的補償收縮纖維混凝土性能的工程應用表明，補償收縮纖維混凝土能有效地控制混凝土結構早期塑性收縮、干縮和溫度應力引起的裂縫，從而提高了混凝土建筑工程的抗裂防水能力和結構的耐久性。

（２）采用粉煤灰、UEA低堿膨脹劑及緩凝高效泵送劑等材料，選擇合適的水泥，成功地配制了Ｃ50鋼管拱頂升施工用的高性能混凝土。保證在頂升混凝土過程中務必連續供料，混凝土的坍落度幾乎不損失，硬化后，鋼管拱中的混凝土強度符合設計要求，且不裂不脫殼，基本不收縮。

（３）通過改性聚丙烯纖維和低堿膨脹劑雙摻技術在游泳池和地鐵車站混凝土結構自防水中應用證實，采用上述技術可以大大減少混凝土早期收縮所產生的裂縫，使獲得的混凝土表面質量光滑平整，從而提高混凝土的耐久性，是一種新型的防裂抗滲新材料。

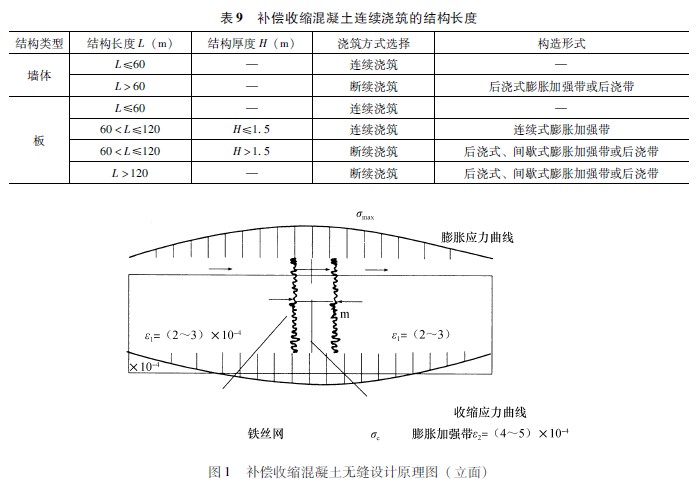

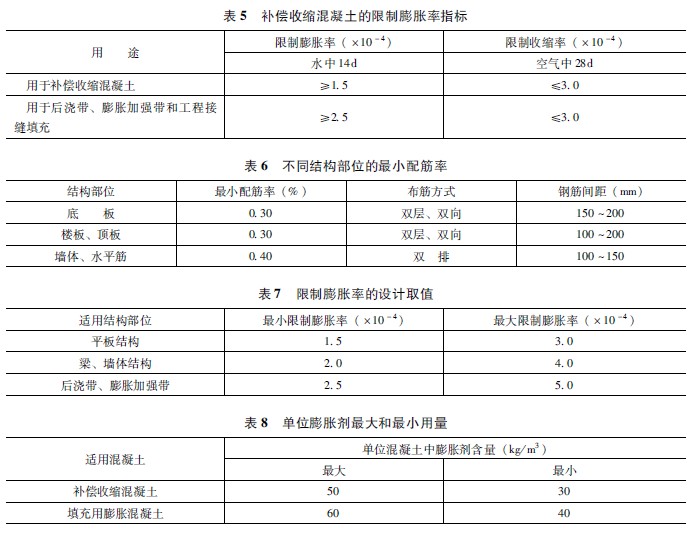

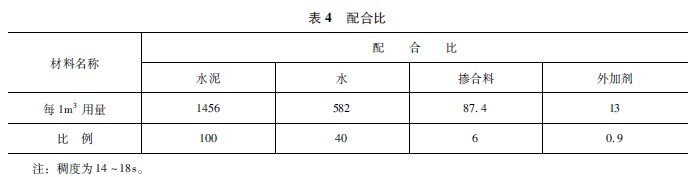

配合比見表４，補償收縮混凝土的限制膨脹率指標見表５，不同結構部位的最小配筋率見表６，限制膨脹率的設計取值見表７，單位膨脹劑最大和最小用量見表８，補償收縮混凝土連續澆筑的結構長度見表９，補償收縮混凝土無縫設計原理圖如圖１所示。
