237 RI型鋼筋阻銹劑如何應用？

一、特點

RI型鋼筋阻銹劑是一種高效鋼筋阻銹劑，摻入混凝土中可以阻止或延緩鋼筋銹蝕，從而延長結構壽命，在國際分類中，屬于“摻入型”（DCI）。該產品適用于普通硅酸鹽水泥和礦渣硅酸鹽水泥配制的混凝土，對粉煤灰、礦渣粉、硅灰和常用的減水劑有較好的相溶性。本產品對引氣劑有選擇性；在25℃以上使用時，有明顯早強、促凝作用，并有坍落度損失方面的影響，必要時可采取緩凝措施。它在鋼筋表面形成致密的保護層，當有害離子（如Cl^-） 侵入混凝土結構中，它能有效地抑制、阻止和延緩鋼筋銹蝕的電化學反應過程，從而延長鋼筋混凝土結構的使用壽命。

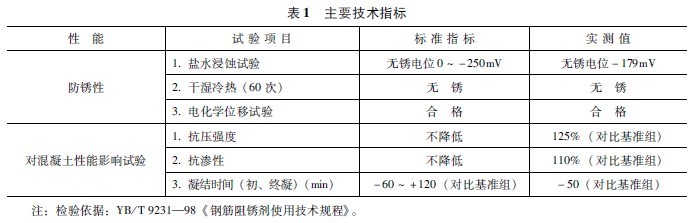

二、主要技術指標（表１）

三、使用范圍

按《鋼筋阻銹劑使用技術規程》（YB/Ｔ9231—98）和其他設計規范要求執行。本品主要用于以氯鹽為主的腐蝕環境，如海工與沿海工程、使用海砂以及有氯鹽腐蝕的工業建筑等。

四、混凝土性能指標

含氣量　　　　　　　　　　   　≤４％

泌水率之比　　　　　　　　 　≤100％

凝結時間差（初、終凝）　　　　－90～＋120ｍｉｎ

抗壓強度比　　　　　　　　 　≥100％

28ｄ收縮率比　　　　　　　　 ≤135％

五、鋼筋阻銹性能檢驗符合國家行業標準

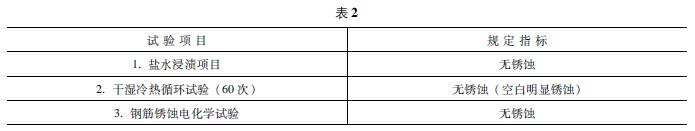

（１）《鋼筋阻銹劑使用技術規程》（YB/Ｔ9231—98），見表２。

（２）將本品與水泥、集料同時加入攪拌機內進行干攪，攪拌均勻后再加水進行攪拌，并適當延長攪拌時間，確保混凝土攪拌均勻。

（３）與其他外加劑復合使用時，應先做混凝土試配，以確定其適應性；不得使用引氣型減水劑。配制混凝土所用原料應符合《建筑用卵石、碎石》GB/T14685—2001和《建筑用砂》GB/Ｔ14684—2001要求。

（４）本品為25kg袋裝，貯存期一年，如有輕微吸潮結塊可溶于水中使用，在運輸、貯存過程中應避免雨淋、受潮，陰涼通風保存，遠離易燃易爆物，嚴禁明火；操作人員宜帶口罩、橡皮手套。

七、注意事項

（１）一般采用干摻法，也可溶于拌合水中（包括部分不溶物）。一定要攪拌均勻，可適當延長攪拌時間。本品略有減水作用，可在保持原流動度的情況下適當減水。

（２）在與其他外加劑共用時，應先行摻加本品，待與水泥（混凝土）均勻混合后再加入其他外加劑。

（３）本品在高質量混凝土中才能更有效地發揮作用，必須遵守相關規范和設計規定，先做混凝土配合比試驗，確保混凝土質量與密實性。

（４）納入鋼筋阻銹劑的相關規程、規范：《工業建筑防腐蝕設計規范》、《海工混凝土結構設計規范》、《鹽漬土建筑規程》、《公路工程外加劑規范》等。
