240 MNC-B型蒸養(yǎng)劑如何應(yīng)用？

一、用途

本劑專(zhuān)門(mén)用于混凝土預(yù)制構(gòu)件。用于蒸汽養(yǎng)護(hù)的混凝土?xí)r，可以取消靜停，直接升溫，可以大大縮短蒸養(yǎng)時(shí)間（約50％） 或降低蒸養(yǎng)溫度；用于自然養(yǎng)護(hù)時(shí)，可以提早拆模，縮短養(yǎng)護(hù)時(shí)間。摻加本劑時(shí)還可以降低水泥用量或利用較低強(qiáng)度等級(jí)的水泥。因而，使用本劑可以提高產(chǎn)量，節(jié)省能源，節(jié)約開(kāi)支。

二、執(zhí)行標(biāo)準(zhǔn)

GB8076—1997《混凝土外加劑》。

三、用量與用法

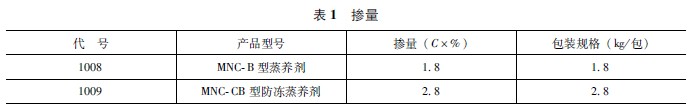

（１）摻量見(jiàn)表１。

（２）本劑為粉狀。用法：干摻，無(wú)需配成溶液。把石子、砂子、水泥依次投入料斗后，把本劑撒在料斗里的水泥中。攪拌時(shí)間大于或等于３min。澆筑與振搗等項(xiàng)操作與不摻外加劑的混凝土相同。

四、性能及特點(diǎn)

（１）非引氣，非緩凝，摻本劑的混凝土減水率高（18％），含氣量小（1.9％），早期強(qiáng)度高（ｆ₁≥160％，ｆ_３≥150％，ｆ₇≥145％）。對(duì)鋼筋無(wú)銹蝕作用。蒸養(yǎng)時(shí)，混凝土應(yīng)具有必要的結(jié)構(gòu)強(qiáng)度才能升溫，蒸養(yǎng)制度應(yīng)通過(guò)試驗(yàn)確定。

（２）MNC-CB型混凝土防凍蒸養(yǎng)劑，屬非引氣、非緩凝型早強(qiáng)高效減水劑類(lèi)，蒸養(yǎng)適應(yīng)性好，可縮短50％蒸養(yǎng)時(shí)間，注意混凝土升溫速度不超過(guò)20～25℃/ｈ。抗－15℃，既蒸養(yǎng)又防凍。

五、貯運(yùn)及包裝

（１）搬運(yùn)時(shí)注意防潮、防破損。存放在干燥通風(fēng)處，以防受潮結(jié)塊。結(jié)塊后不影響使用效果，但必須粉碎并通過(guò)0.63mm的篩后方可使用。

（２）貯存期：３年。

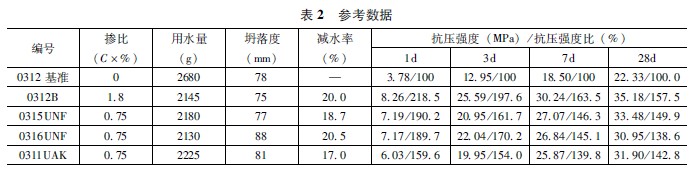

六、部分試樣參考數(shù)據(jù)（表２）

【工程應(yīng)用】

ＭＮＣ-Ｂ蒸養(yǎng)劑在大連地區(qū)的應(yīng)用

王今明

（中建一局四公司，大連１１６０３３）

一、蒸養(yǎng)劑在大連森茂大廈及大連香格里拉飯店工程中的應(yīng)用

（一）工程概況

工程名稱(chēng)：大連森茂大廈（層高為28層，4.5萬(wàn)ｍ^２，108.8ｍ高），大連香格里拉飯店。

蒸養(yǎng)劑應(yīng)用混凝土方量分別為5500ｍ^３，3000ｍ^３；應(yīng)用部位為樓板和壁板，外加劑使用量分別為38.7ｔ和22ｔ。施工時(shí)間：1995年３月～1996年７月。

（二）混凝土原材料及配合比

水泥：華能小野田525＃Ｒ普硅水泥；

砂子：大連華家中砂，含泥1.2％，ｍ_ｆ＝2.4；

石子：大連盛遠(yuǎn)，粒徑５～２０ｍｍ，碎石；

外加劑：北京幕湖外加劑廠(chǎng)出品，慕湖牌MNC-B，摻量為1.8％。

混凝土配合比見(jiàn)表３，混凝土強(qiáng)度等級(jí)是Ｃ35，坍落度為50～70ｍｍ。混凝土試件組數(shù)為858組。

摻入MNC-Ｂ能夠保證混凝土構(gòu)件12ｈ出池，起到了縮短蒸養(yǎng)時(shí)間、提高產(chǎn)量、保證質(zhì)量、節(jié)省能耗的作用。有力地保證了大連森茂大廈工程主體結(jié)構(gòu)僅在10個(gè)月內(nèi)完成。

二、混凝土中摻MNC-B蒸養(yǎng)劑的作用

在現(xiàn)場(chǎng)實(shí)際應(yīng)用中，理想的混凝土內(nèi)水泥水化所需水量約是水泥重量的四分之一，但混凝土的水灰比主要受施工工作性能的限制，比理想的水灰比要大得多，過(guò)剩的水量造成混凝土孔隙以及干縮增大，強(qiáng)度和耐久性降低，使混凝土質(zhì)量變劣。蒸養(yǎng)劑在混凝土中可起如下作用：（１）在坍落度和水泥用量不變時(shí)減少用水量，從而提高混凝土強(qiáng)度；（２）在混凝土坍落度和強(qiáng)度不變時(shí)，可以減少混凝土的水泥用量和拌合水；（３）在混凝土拌合水量不變時(shí)，可大幅度增加坍落度，和易性好。

摻MNC-Ｂ蒸養(yǎng)劑是解決生產(chǎn)高強(qiáng)度混凝土構(gòu)件的重要途徑。沒(méi)摻MNC-B時(shí)，澆筑混凝土?xí)r振搗感到很困難。一般構(gòu)件要求混凝土施工坍落度，控制在30～50ｍｍ，致使生產(chǎn)構(gòu)件時(shí)常有漏振現(xiàn)象；摻加MNC-B后混凝土坍落度可增大到60～80ｍｍ，工人在振搗過(guò)程中易施工，便于操作。我們通過(guò)大量試驗(yàn)及實(shí)際應(yīng)用后，證明摻MNC-B特別適用生產(chǎn)混凝土強(qiáng)度等級(jí)Ｃ50～Ｃ60的構(gòu)件。MNC-B屬低引氣型的減水劑，可使混凝土水灰比降至0.3以下，對(duì)水泥分散力強(qiáng)，使混凝土結(jié)構(gòu)非常密實(shí)，非但不影響構(gòu)件的抗?jié)B性，且對(duì)構(gòu)件的抗?jié)B性還有提高。8ｈ、85℃蒸汽養(yǎng)護(hù)較基準(zhǔn)未摻外加劑混凝土強(qiáng)度提高15％～20％，但在自然養(yǎng)護(hù)條件下強(qiáng)度較高，7ｄ自然養(yǎng)護(hù)達(dá)到設(shè)計(jì)強(qiáng)度的90％以上，28ｄ混凝土標(biāo)準(zhǔn)養(yǎng)護(hù)強(qiáng)度比未摻MNC-B強(qiáng)度提高30％～40％。

MNC-Ｂ蒸養(yǎng)劑用法為后摻法。先將水泥、砂、石子加水?dāng)嚢?/span>1～２min，再加外加劑攪拌0.5min。

三、應(yīng)用MNC-Ｂ取得的經(jīng)濟(jì)效果

（１）在生產(chǎn)構(gòu)件時(shí)，混凝土中摻入MNC-Ｂ型蒸養(yǎng)劑，混凝土設(shè)計(jì)強(qiáng)度等級(jí)為Ｃ35，圖紙要求在混凝土澆筑后28ｄ達(dá)到設(shè)計(jì)強(qiáng)度方可進(jìn)行施加預(yù)應(yīng)力，按要求正常的工期為28ｄ，通過(guò)摻加MNC-B后，在40～60℃蒸汽養(yǎng)護(hù)２～3ｄ即可達(dá)到28ｄ的設(shè)計(jì)強(qiáng)度，大大縮短了施工周期，同時(shí)節(jié)省了場(chǎng)地，降低了人工費(fèi)用，節(jié)約了能源，提前完成任務(wù)。

（２）蒸養(yǎng)制度：靜停2ｈ±30min。升溫3ｈ，恒溫4（恒溫溫度≤50℃），降溫2～3h。

（３）通過(guò)使用MNC-B，可使混凝土的坍落度大大提高，使施工變得容易，解決了漏振的通病，混凝土強(qiáng)度保證率也有所提高。也可提高混凝土的其他性能，如：抗?jié)B、抗凍等。另外，對(duì)提高構(gòu)件質(zhì)量，節(jié)約水泥都能起到重要作用。
