321 混凝土的坍落度與外加劑摻量的關系是什么？

由于工程設計的基礎為條形基礎，一時間給混凝土的泵送與施工帶來了一系列的問題。眾所周知，泵送混凝土要求具有一定的坍落度（一般為100mm以上）。如果混凝土的坍落度偏小，就會產生“難入泵，易堵塞”的現象，造成混凝土無法正常泵送。而條形基礎是一種帶有坡度的特殊基礎。如果混凝土的坍落度偏大（引義為混凝土的流動性好），則會造成無法正常施工（要等到初凝以后再施工，且需多次成型）。一方面是泵送混凝土所需要的最小坍落度；另一方面是條形基礎混凝土所需要的最大坍落度，這樣就產生了矛盾。通過分析研究，再結合以往的經驗，我們提出了“外加劑摻量決定混凝土的坍落度”的理論。根據這一理論，以上所述的問題便迎刃而解了。

以前，我們的一般做法是通過減少用水量來降低混凝土的坍落度。這樣就會出現上面所描述的現象，造成混凝土無法正常泵送，即使控制到勉強泵送，條形基礎所特有的坡度也會讓這些混凝土顯得坍落度過于偏大，從而造成混凝土無法一次成型、既費時又費力的局面。

根據這一理論，我們降低了外加劑的摻量，混凝土容易泵送了，在做條形基礎時，可實現一次成型。

外加劑是一種表面活性劑。它對水泥有著強烈的分散作用，能夠大大提高混凝土拌合物的坍落度（流動性）。于是我們配制出了免振搗、自密實的大坍落度（流動性好）混凝土。同時，我們也可以配制出坍落度較小（流動性差）的條形基礎混凝土。

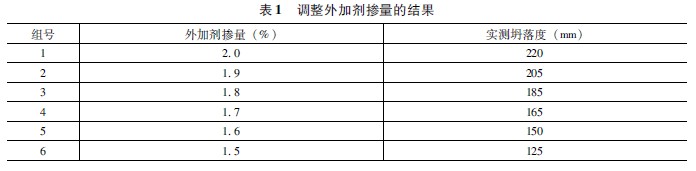

我們在進行試驗時所用的原材料為，水泥：海鑫P·Ｓ32.5礦渣硅酸鹽水泥；礦渣：彤陽Ｓ105級礦渣；粉煤灰：河津ＩＩ級粉煤灰；砂：河底砂、ＩＩ區中砂；碎石：嶺西東碎石，5～25mm，連續級配；外加劑：泵送劑，減水率20％以上。按此配合比（保持水灰比不變）進行試配。通過調整外加劑摻量，得出結果見表１。

通過試驗，我們可以得出結論：隨著外加劑摻量的調整，混凝土拌合物的坍落度也發生了相應的變化，即外加劑的摻量決定混凝土的坍落度。
