334 礦物外加劑的性能及用途是什么？

礦物外加劑（摻合料），是粉煤灰、磨細礦渣粉、磨細沸石凝灰巖粉、硅灰、偏高嶺土粉等的總稱。磨細礦渣是指煉鐵高爐熔渣經水淬而成的粒狀礦渣，然后干燥磨細并摻有一定量石膏粉；粉煤灰是發電廠用煤粉作能源，用干排法排出的煙道灰磨細而成；磨細沸石凝灰巖粉是由一定品位的沸石凝灰巖經磨細至規定細度而成的粉；以上細粉都允許摻助磨劑。硅灰是冶煉硅鐵合金時，經煙道排出的硅蒸汽氧化冷凝后收集得到的以無定形二氧化硅為主要成分的微細粉末；偏高嶺土是高嶺土在700℃脫水后粉磨得到的人工制備的活性礦物外加劑。此外石灰巖破碎并磨細的石灰石粉也是礦物外加劑的一種。礦物外加劑常在混凝土中復合使用。

一、性能

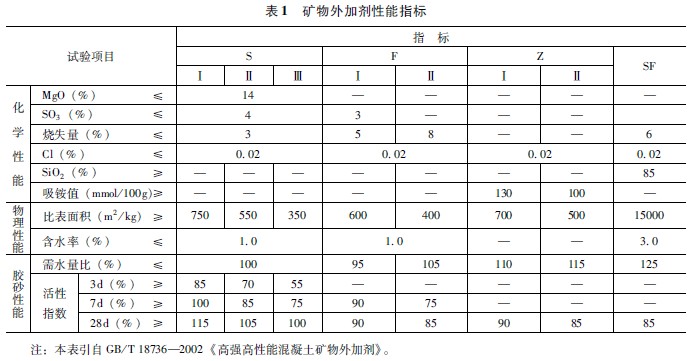

因為礦物外加劑來源不同，因此，關鍵的性能也不相同，匯總列于表１中。礦物外加劑以MA表示，磨細礦渣為S，磨細粉煤灰F，硅灰SF，磨細天然沸石Ｚ。

二、用途

各類預拌混凝土、現場攪拌混凝土和混凝土預制構件，特別多地用于大體積混凝土、地下、水下工程混凝土、高強混凝土和高性能混凝土。此外壓漿混凝土和碾壓混凝土的砂漿中也常應用。

三、主要品種

（一）粉煤灰

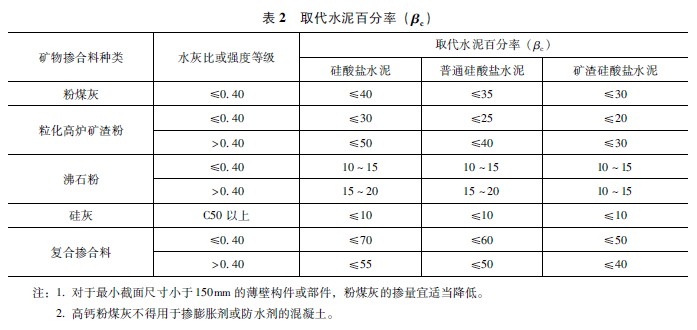

凡燒失量小于8％和三氧化硫含量低于3％的粉煤灰，經磨細后都可以作為混凝土的摻合料使用。并代替部分水泥，一般采用超量取代，使用Ⅰ級粉煤灰時1.1～1.4份粉煤灰代替１份水泥，Ⅱ級粉煤灰則為1.3～1.7份取代１份，Ⅲ級粉煤灰則為1.5～2.0份取代１份水泥。取代的最大限度如表２。

（二）礦粉

礦粉可用來等量取代混凝土中的水泥，取代的最大限量如表２。細度大的礦粉具有高度活性，貯存時間長則會使活性下降。礦粉的28ｄ活度系數（水泥膠砂強度比） 作為其品質標志。28ｄ受檢膠砂與基準膠砂抗壓強度比為115％，記為Ｆ115或MAS Ⅰ，即Ⅰ級磨細礦渣；抗壓強度比為105％，記為Ｆ105或MAS Ⅱ；抗壓強度比為100，記為Ｆ100或MAS Ⅲ。

（三）磨細天然沸石

根據28ｄ活性指數的不同，磨細天然沸石分為兩個級別。其特征性能指標是吸胺值，表示其吸附游離堿的能力。

（四）硅灰

硅灰的特征性能指標是二氧化硅（SiO₂） 含量不得小于85％，低于此值表示硅灰活性過小，只能用作充填料而缺乏火山灰活性。
