348 影響和易性的因素是什么？

（１）水泥漿的稀稠——水灰比：水灰比是在混凝土拌合物中的用水量與水泥量之比（Ｗ/Ｃ）。水灰比較大時，水泥漿較稀，拌合物的流動性較大，但水灰比過大時，粘聚性和保水性變差。反之，水灰比較小時，水泥漿較稠，拌合物的流動性較小，粘聚性和保水性好，但水灰比過小時，澆搗成型比較困難。根據經驗，水灰比一般宜選在0.4～0.7這個合理范圍內，以便使混凝土拌合物既方便施工，又能保證澆筑成型的質量。但水灰比是由混凝土強度確定的，一旦由強度選定了水灰比，在施工中是不能隨便改變的。

（２）水泥漿的數量——拌合用水量：在相同水灰比的情況下，單位體積混凝土拌合物中的拌合用水量多，水泥漿也多，拌合物的流動性就大，反之就小。這是因為水泥漿多時，水泥漿充滿集料空隙后，剩余較多的漿料，使集料表面的水泥漿包裹層較厚，潤滑性增加，流動性加大。但若水泥漿過多，將容易出現流漿，使拌合物的粘聚性變差，且水泥用量過多也不經濟。因此，應以達到施工要求為宜。

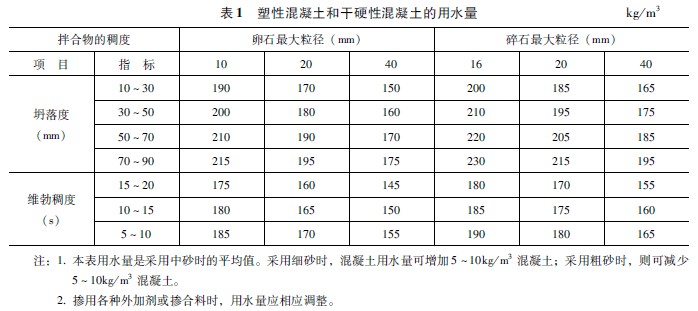

根據經驗，當拌制混凝土所用石子的品種規格確定以后，每立方米混凝土所需的拌合水量，可由所需的坍落度確定，見表１。

（３）集料的粒形與級配：卵石表面光滑，流動阻力小，所拌制的混凝土拌合物流動性較大，而碎石表面粗糙，流動阻力大，拌合物的流動性較小。使用級配良好的砂石時，由于填空所需漿量少，余漿包裹厚，拌合物的流動性較大。

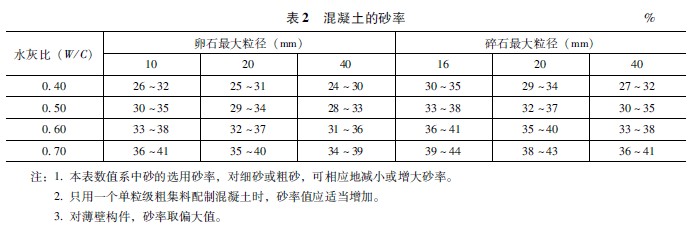

（４）砂率：在混凝土中所用砂的質量占砂石總質量的百分率稱為砂率，。在水泥漿量一定的情況下，若砂率過大，則集料的總表面積也過大，使水泥漿包裹層過薄，拌合物顯得干澀，流動性小；若砂率過小，砂漿量不足，就不能在粗集料的周圍形成足夠的砂漿層而起不到潤滑作用，也將降低拌合物的流動性，而且由于砂漿量較少，對水泥漿的吸附不足，將影響拌合物的粘聚性和保水性。因此，砂率不能過大，也不能過小，最好的砂率應該是使砂漿的數量能填滿石子的空隙并稍有多余，以便將石子撥開。這樣，在水泥漿一定的情況下，混凝土拌合物能獲得最大的流動性，這樣的砂率稱為合理砂率。在工程上可以通過試驗找出合理砂率，也可通過石子空隙率計算所需砂率，還可根據所用的水灰比、粗集料的種類和最大粒徑查表選定，見表２。

（５）外加劑：在混凝土拌合物中加入少量的外加劑，如減水劑、引氣劑，可以在不增加水泥漿的情況下增大拌合物的流動性。

（６）水泥品種：不同品種的水泥，其需水量不同，所拌混凝土拌合物的流動性也不同。使用硅酸鹽水泥和普通水泥拌制的混凝土拌合物的坍落度大體相同；使用粉煤灰水泥時，拌合物的流動性較大，保水性也好；若使用礦渣水泥或火山灰水泥，則坍落度較小，而且用礦渣水泥時，泌水性較大。

（７）施工方法：用機械攪拌合搗實時，水泥漿在振動中變稀，可使混凝土拌合物容易流動。

（８）溫度和時間：若施工溫度較高，由于水泥吸水加快和水分蒸發較多，將使混凝土拌合物的流動性很快變小。攪拌好的混凝土在長距離運輸或放置較長時間以后，其流動性也明顯變小。應考慮這些因素，使混凝土拌合物在澆筑時的坍落度滿足施工要求。
