365 泵送混凝土最佳砂率確定的方法是什么？

砂率，是指砂與集料總量的質量比。砂率對泵送混凝土的工作性有著雙重影響。首先，在一定范圍內，增大砂率能夠加強砂漿所引起的潤滑作用，從而提高泵送混凝土拌合物的和易性。但是，若砂率超過一定范圍，由于細集料總表面積增大，其表面所需的濕潤水增多，在一定用水量的條件下，砂漿會變得過黏，從而使泵送混凝土拌合物的流動性變差。相反，若砂率過小，集料間的孔隙變大，需較多的漿體填充空隙面，使潤滑漿體減少，這就減弱了膠結漿體的潤滑作用，同樣會使泵送混凝土拌合物的流動性變差，而且會出現可泵性差，造成不易泵送甚至堵泵等現象。因此，對一定的集料、水膠比、坍落度的泵送混凝土，砂率對其工作性的影響有個最佳值，這就是泵送混凝土的最佳砂率。那么，如何才能確定泵送混凝土的最佳砂率呢？

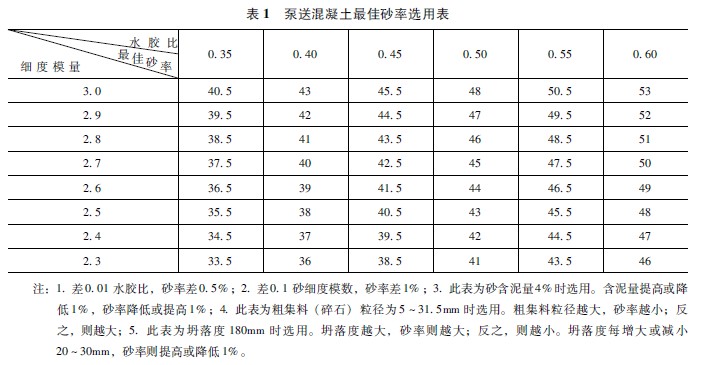

通過分析研究，并結合以往的經驗，我們繪制了一份泵送混凝土最佳砂率選用表（表１）。

一、試驗原材料

水泥：海鑫Ｐ·Ｓ32.5礦渣硅酸鹽水泥。礦渣：彤陽Ｓ105級礦渣。粉煤灰：河津Ⅱ級粉煤灰。砂１：河底天河砂，Ⅱ區，顆粒級配基本符合規定，細度模數：2.8，含泥量：４％，含石率：20％。砂２：河底陳平砂，Ⅱ區，顆粒級配基本符合規定：細度模數：2.5，含泥量：４％，含石率：20％。砂３：河底王義砂，Ⅱ區，顆粒級配基本符合規定，細度模數：2.5，含泥量：7％，含石率20％。碎石：嶺西東碎石，5～3.15ｍｍ，連續級配。外加劑：泵送劑，減水率：20％以上，凝結時間：12～14ｈ。

二、試驗及試驗結果

試驗１：選用砂１，設計水膠比為0.43，坍落度為180mm的混凝土。參照表１，可得砂率為42.5％。則有：

經試配可得：坍落度為190mm，和易性良好，砂率基本合適。

試驗２：選用砂１，設計水膠比為0.57，坍落度為180mm的混凝土。參照表１，可得砂率為49.5％。則有：

經試配可得：坍落度為190mm，和易性良好，砂率基本合適。

試驗３：選用砂２，設計水膠比為0.43，坍落度為180mm的混凝土。參照表１，可得砂率為39.5％。則有：

經試配可得：坍落度為195mm，和易性良好，砂率基本合適。

試驗４：選用砂３，設計水膠比為0.43，坍落度為180mm的混凝土。參照表１，可得砂率為36.5％。則有：

經試配可得：坍落度為175mm，和易性良好，砂率基本合適。

由試驗１和試驗２可得：差0.01水膠比，砂率差0.5％是正確的。由試驗１和試驗３可得：差0.1砂細度模數，砂率差１％是正確的。由試驗３和試驗４可得：含泥量提高或降低１％，砂率降低或提高１％是正確的。

在多數情況下，砂的顆粒級配是不符合規定的。若0.60ｍｍ以上顆粒超標，則提高砂率；若0.60ｍｍ以下顆粒超標，則降低砂率。通過0.30mm篩孔的顆粒含量不應少于15％。如果這部分顆粒較少時，可摻加粉煤灰或礦粉予以彌補。在一般情況下，可通過“差多少膠料差多少砂” 來進行計算。
