382 HPC混凝土冬期施工應注意哪些問題？

HPC混凝土即高性能混凝土，其特點是同時滿足強度等級、工作性、耐久性三項基本要求，而重點是耐久性，因此，冬期施工中對HPC混凝土原材料的配制、復合外摻料選擇以及先進施工工藝與管理必須滿足HPC混凝土的上述基本要求。HPC混凝土冬期施工具有以下特點：

（１）混凝土強度等級高，目前常用強度等級為Ｃ40～Ｃ60。因此，在冬期施工過程中，澆筑后的混凝土在北方寒冷地區一般都能滿足混凝土抗凍臨界強度４ＭＰａ的要求。

（２）混凝土早期強度高，?_３強度可達?₂₈的70％～80％，因此，對采用綜合蓄熱法施工使其盡快達到抗凍臨界強度極為有利。

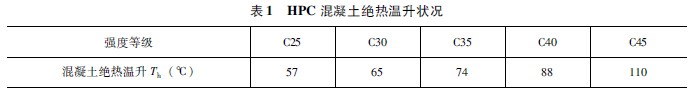

（３）混凝土的水灰比小，一般為0.03～0.40，因此，水泥單方用量較高，一般在500kg/m³左右，并多選用Ｐ·Ｏ42.5水泥，因而混凝土水化熱高，混凝土絕熱溫升相對也高，一般為100℃在右，比普通混凝土溫升高１倍左右。高寒地區HPC混凝土采用綜合蓄熱法養護，一般可保持正溫5ｄ左右，可滿足混凝土抗凍臨界強度的要求。混凝土的絕熱溫升狀況見表１。

（４）混凝土中摻入高效減水劑，可減水20％左右，因此，對抗滲、抗凍極為有利，并提高了混凝土的耐久性。

（５）結構表面系數小，高層柱、梁、板斷面大，一般符合５≤Ｍ≤15的要求，對冬期施工采用綜合蓄熱法養護極為有利。

一、水灰比的確定

HPC混凝土的重點是耐久性，而耐久性的指標是混凝土的抗滲性，抗滲性能好壞取決于水灰比，因此，水灰比的選擇應滿足強度及抗滲雙重要求。JGJ104—1997《建筑工程冬期施工規程》第7.1.3條規定：冬其施工混凝土的水灰比不應大于0.6，單方水泥用量不小于30kg/m³。根據這一要求抗滲等級僅滿足Ｐ6，混凝土的抗滲等級與水灰比的關系見表２。

水灰比當小于0.38后，其內部只有凝膠孔而沒有毛細孔，因此，要提高混凝土的抗滲性，水灰比必須在0.38以下。當HPC混凝土選擇水灰比時，應從強度及抗滲兩方面綜合考慮。較好的HPC混凝土，抗滲等級可達到Ｐ16以上。

二、外加劑的選擇

HPC混凝土冬期施工特點應以早強為主、抗凍次之（因受凍可能性很小），因此，在外加劑選擇上首先是高效減水劑，要大幅度減水，以提高混凝土的強度和耐久性。為了減小混凝土的坍落度損失，還要摻少量緩凝減水劑。為保證混凝土有足夠的流動度與易泵性，還要摻加活性細摻料，摻少量微膨脹劑，以保持混凝土體積的穩定。

三、混凝土養護

HPC混凝土絕熱溫升較高，例如梁、柱，一般混凝土溫度早期較高，要防止中心溫度與表面溫度的溫差過大，因此，要加強保溫并隨時觀察溫度變化，養護時間一般在7ｄ以上，防止產生溫差裂縫。

四、質量弊病分析

（一）表面豎向裂縫

（１）原因分析：HPC混凝土的膠結材料用量較多，由于配合比中砂率較高，砂率剩余系數過大，工作性能不好，稠度過大；施工過程中對混凝土振搗的時間過長，以致砂漿浮于表面并形成泌水，混凝土養護時間不夠，表面脫水。

（２）主要對策：

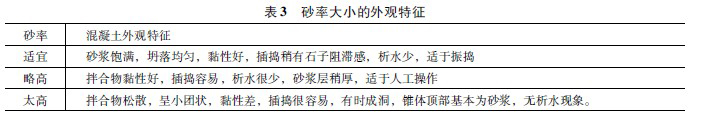

①混凝土配合比在確定前，應對集料級配及砂率大小進行合理選擇，觀察混凝土外觀特征，可由表３確定，砂率一般控制在35％左右。

②混凝土操作工藝改進HPC混凝土與普通混凝土不同，不可過度振搗，要適當掌握振搗時間，防止泛漿。

③混凝土成型前應用木抹子壓一遍，加強養護，防止早期脫水。

（二）表面凝固現象

（１）原因分析：目前水泥的品種較多，特別是P·O42.5R水泥因熟料中Ｃ_３Ａ含量高及石膏摻量不足，易引起假凝；當水泥中摻硬石膏作為緩凝劑而混凝土中摻有木鈣時，更容易發生假凝。

（２）主要對策：當選用水泥品種時，若用P·O42.5R水泥時應做預測，檢驗有否假凝現象；外加劑優先選用萘系減水劑，若用木鈣或糖蜜類減水劑時，可做水泥凈漿流動度試驗，觀查有否假凝現象。
