383 預拌混凝土施工期間裂縫如何預防處理？

現澆混凝土結構房屋的基礎底版、剪力墻體及樓板在正常使用前，即在施工期間現場發生開裂，此時結構尚未承受正常使用情況下的全部荷載，裂縫多因非荷載變形引起。這些裂縫可能會對建筑使用功能、承載能力、耐久性及觀感、用戶心理等造成不良影響，如地下室墻體開裂造成滲透，導致防水功能失效；混凝土受荷以前存在的裂縫影響結構正常使用條件下荷載裂縫的發生過程，從而影響混凝土的強度、變形和破壞性能；開裂導致鋼筋在局部失去混凝土的保護作用，導致鋼筋腐蝕等，必須采取措施加以預防和處理。

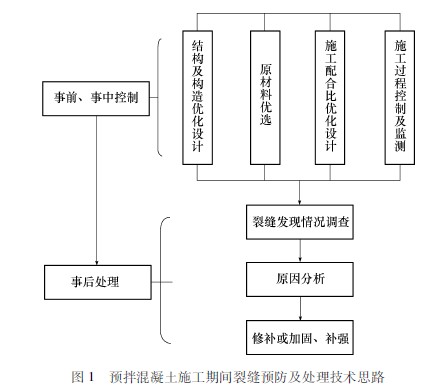

預拌混凝土施工期間裂縫可在事前、事中從結構及構造優化設計、原材料優選、施工配合比優化設計、施工過程控制及施工過程監測等多方面采取措施進行綜合控制；出現裂縫后則多需采取修補或加固、補強等措施處理。其綜合預防及處理思路如圖１所示。

一、混凝土開裂機理分析

按最大拉應力理論，在復雜應力狀態下，只要材料內任一點的最大主拉應力達到單向拉伸斷裂時橫截面上的極限應力σ_ｆ，材料就會發生斷裂破壞。結構混凝土澆筑后，由于多種原因，會產生溫度、收縮變形，若變形能自由發展，則結構內將產生一定的溫度、收縮應力，如此應力大于混凝土的極限抗拉強度，混凝土就會開裂，可以將混凝土的早期開裂理解為混凝土的“局部斷裂破壞”。

二、事前、事中控制措施

（一）結構及構造優化設計

結構設計及相應的構造措施是混凝土施工期間裂縫綜合防治的一個重要環節，應給予充分重視。主要的措施如下：

（１）在板的溫度、收縮應力較大區域（如跨度較大，并與混凝土梁及墻整澆的雙向板的角部和中部區域，或當垂直于現澆單向板跨度方向的長度大于８ｍ時沿板長度的中部區域等） 宜配置控制溫度收縮裂縫的構造鋼筋，可利用板內原有的鋼筋貫通布置，也可另外設置構造鋼筋網，并與原有鋼筋接受拉鋼筋的要求搭接或在周邊構件中錨固。鋼筋宜采用帶肋鋼筋，小直徑、密集布置控制效果更好。

（２）為了控制現澆剪力墻結構因混凝土收縮和溫度變化較大而產生的裂縫，墻體中水平分布鋼筋初滿足強度計算要求外，其配筋率不宜小于0.4％，宜采用小直徑、密集布置的鋼筋間距不宜大于100mm，或在豎立鋼筋外側（混凝土保護層內）布置鋼筋網片。

（３）在長大建筑物中，為減小施工過程中由于混凝土收縮導致結構開裂的可能性，應根據結構條件采取“抗放結合”的綜合措施。對大體積混凝土工程，可采取降低混凝土水化溫升的有效措施；對大面積混凝土工程（墻或板）可采用分段間隔（跳倉）澆筑措施，分段原則應根據結構條件確定，經過10ｄ以上的養護再將各分段連成整體。對較長的工程可設置（后澆帶） （每隔30～50ｍ設置１道）。后澆帶的寬度不宜小于800ｍｍ，后澆帶的鋼筋可不截?cái)唷?/span>

（４）混凝土基礎底版或墻體可預先計算，在預計可能產生裂縫的地方設置誘導縫，用以控制淺層裂縫。

（二）原材料優選

為了控制預拌混凝土施工期間裂縫的發生，應對混凝土原材料進行優化選擇。

（１）從控制裂縫的角度考慮，水泥品種優先選擇的次序宜為：低堿水泥、硅酸鹽水泥、普通硅酸鹽水泥；大體積混凝土宜選用低熱水泥。無特殊要求時，不宜選用早強水泥、含堿量較大的水泥、較細的水泥。有條件的宜進行抗裂性能試驗和評價（圓環法）。

（２）在混凝土中宜加入一定量的Ⅰ級或Ⅱ級粉煤灰，以改善混凝土的抗裂性能。當混凝土中摻入礦粉時，礦粉細度宜與水泥的細度接近。摻加硅灰時，應有可靠的技術措施。有條件的也宜對混凝土摻合料進行抗裂性試驗和評價。

（３）摻加合適的外加劑有利于裂縫的防治，選擇外加劑時，應注意外加劑之間的相容以及水泥的相容性。對與抗裂性要求高的混凝土，宜選用具有減縮抗裂性能的外加劑。

（４）宜選用級配良好的粗、細集料。

（５）在混凝土中摻入一定量的纖維和（或）有機聚合物，可提高混凝土的抗裂性能。有機纖維，如聚丙烯、尼龍類纖維，能提高混凝土塑性抗裂性能；鋼纖維能提高塑性抗裂性能和硬化后混凝土抗裂性能。在纖維分散度良好的情況下，混凝土抗裂性能隨著纖維摻量的提高而提高。

（三）配合比優化設計

應在常規配合比設計和優選原材料的基礎上，進行抗裂配合比設計，混凝土除具有符合設計和施工所要求的性能外，還具有抵抗開裂所需要的性能。抗裂混凝土配合比中，水灰比不宜過大或過小；粗、細集料的體積含量不宜小于0.70，體積砂率不宜大于0.41。

在進行抗裂配合比設計時應遵循以下原則：①在滿足混凝土強度和工作性能的前提下，選擇最小膠凝材料用量，增大集料體積；②使集料堆積密度最大，控制集料的合理級配，減小集料空隙率；③選擇合適的水膠比，滿足強度和耐久性的要求，不過大或過小。

配合比設計及試驗研究步驟如圖２所示。

試驗研究除常規的強度、施工性能外，主要指混凝土的早期收縮及平板抗裂性能試驗、評價。

（四）施工過程控制及監測

（１）合理確定混凝土施工的性能指標，加強施工組織。合理控制坍落度等施工性能指標，坍落度不宜過大，建議入模坍落度在（100±20）mm。加強混凝土膠筑（包括振搗） 工人的施工組織、管理工作。

（２）選擇合理的澆筑方案，保證混凝土澆筑的連續、順利進行。

（３）加強混凝土振搗。混凝土必須分層分段振搗，有效排除混凝土內的泌水，消除混凝土內部孔隙，確保混凝土的高密度，增加混凝土與鋼筋的粘結力，增加混凝土材質的連續性和整體性，提高混凝土的強度，尤其要提高混凝土的抗拉強度。

（４）及時和充分養護。養護是防止混凝土產生裂縫的重要措施，應充分重視，制定養護方案，派專人進行養護工作。墻體混凝土澆筑完畢，混凝土達到一定強度（1～3ｄ） 后，必要時可松動兩側模板，離縫3～5ｍｍ，在墻體頂部灑水噴淋養護；或帶模養護，采用木模板，對兩側模板澆水養護。拆除模板后，可考慮在墻體兩側覆掛麻袋等覆蓋物，避免陽光折射墻面，連續噴水養護時間應足夠長。提早松動模板林水養護時，應注意澆水時機。不宜在墻體溫度達到峰值時澆水，以免溫度較高的混凝土被冷水噴淋引起混凝土開裂。

（５）加強施工檢測。可進行混凝土溫度、收縮變形等數據的監測，及時反饋，指導施工。

裂縫控制是一項復雜的系統工程，任一環節出現問題，都可能導致混凝土裂縫控制效果不理想，出現裂縫。發現裂縫后，可按以下思路進行“事后處理”。

三、發現裂縫及情況調查

混凝土施工期間，很多裂縫發生在混凝土澆筑后３～7ｄ內，要求混凝土構件拆模后即仔細觀察，及時發現裂縫，并跟蹤觀察對裂縫發生原因的分析、判斷及處理方法的確定。

情況調查是要獲得裂縫情況的資料，用以推斷裂縫發生的原因，并判斷有無修補、加固補強的必要，以及選擇相應的修補、加固補強的方法。主要內容有：

（１）裂縫現狀：包括裂縫形成、寬度、長度、是否貫通等。

（２）裂縫開展情況：包括開裂或發現開裂的時間、開裂過程等。

（３）是否影響使用的情況：有無漏水、外觀損傷等。

（４）設計資料：包括施工圖紙、結構計算書等。

（５）原材料及混凝土拌合物：①水泥：品種、強度等級及相關檢驗數據；②砂、石：種類、產地、規格、顆粒級配、含泥量、針片狀顆粒含量、有害物質、堅固性、強度、空隙率等；③摻合料：種類、等級、強度、細度、活性、需水比等；④外加劑：種類、使用量、與水泥和摻合料等的相容性等；⑤水：種類、水質等。

（６）混凝土配合比：包括設計配合比、施工配合比、試配資料。

（７）攪拌：包括攪拌方法、攪拌時間、加料順序等。

（８）運輸：包括運輸工具、運輸時采取的措施、運輸時間、停放時間等。

（９）澆筑：包括澆筑時間、速度、順序及方向、澆筑方法、振搗方法、施工縫處理、抹光方法等。

（10）養護情況：包括養護方法。

（11）相關試驗、檢驗數據：包括平板抗裂試驗、試驗室條件收縮試驗、工程實體收縮變形檢測等。

（12）地基情況。

（13）模板情況：模板種類、支撐變形等。

（14）環境條件：混凝土澆筑及養護期間施工現場的溫度、濕度、風速及風向、有無暴曬、降雨、降雪等。

四、原因分析

不同原因?qū)е碌牧芽p，對建筑功能及結構安全的影響是不一樣的，應該加以區分，并采取不同的處理方法。原因分析不準確，做出錯誤的判斷，有可能因處理不當達不到預期效果。

預拌混凝土施工期間產生裂縫的主要原因歸納如下：

（１）環境條件：①環境溫度、濕度變化；②凍融、凍脹。

（２）設計及結構：①設計方案不合理，造成附加應力增加；②對溫度、收縮等變形作用引起的應力考慮不足，沒有采取構造措施或采取不當。

（３）原材料及配合比：①膠凝材料（水泥及摻合料）、非正常凝結（水泥受潮、水泥溫度過高等）、非正常膨脹（?-ＣaO等）；②膠凝材料的水化熱；③集料級配不良、空隙率過高；④混凝配合比不合理，漿料過多等；⑤各種原因?qū)е碌幕炷吝^大收縮變形；⑥水泥、摻合料及外加劑之間相容性不好。

（４）施工過程控制：①攪拌時間不合適，過長或過短；②運輸時間過長，澆筑時加生水、改變配合比等；③澆筑方案不合理，產生冷縫，振搗不密實，過振或欠振；④養護不及時，澆筑初期過快失水（特別是混凝土墻體及大面積板面）；⑤混凝土過早受荷（過早拆模），模板支撐變形過大；⑥混凝土澆筑后表面處理不及時或處理不當（如板面收光等）；⑦大體積混凝土內外溫差過大，后期降溫速度過快。

五、修補或加固、補強處理

在進行混凝土裂縫處理時，應注意不要混淆裂縫與結構安全的關系，不要混淆裂縫與混凝土強度的關系，切忌盲目處理裂縫。應根據調查結果及原因分析，結合建筑物使用功能、結構耐久性、安全性、美觀等條件的考慮，確定是否需要采取修補、加固或補強的措施。

（一）一般修補

修補的目的是恢復混凝土結構因開裂而受損傷的外觀形象、防水性、耐久性等功能，應考慮開裂原因、修補范圍、環境條件、安全性、工期、經濟性等因素，選擇合適的修補方法。修補施工時應按說明認真計量、拌合，認真進行基底處理，選擇合適的注入量。修補后應根據需要采取一定的方法檢查修補效果。一般情況下修補可分為表面處理、灌漿、填充等處理方法。

（二）加固、補強處理

加固補強處理的目的在于恢復因裂縫降低的混凝土建筑物的承載力。與修補處理不同，加固處理涉及建筑物的結構安全和使用功能的改變，因此必須在確認安全的基礎上計算承載力，提出合理且詳細的方案。國內目前使用的加固補強方法有很多種，如粘結鋼板法、粘結碳纖維布法、預應力法、增加斷面積法等。
