390 測混凝土坍落度時如何觀測混凝土拌合物性能？

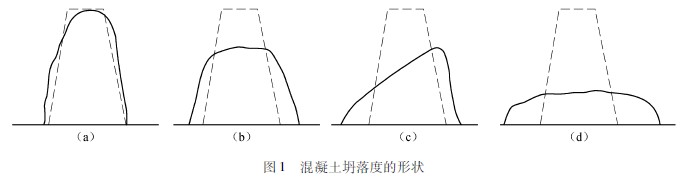

坍落度試驗，可用坍落度筒法，當(dāng)坍落度筒垂直平穩(wěn)提起時，筒內(nèi)拌合物向下坍落，將有４種不同形態(tài)出現(xiàn)，如圖１所示。圖1（ａ）為無坍落度或坍落度很少；圖1（ｂ） 為有坍落度，用直尺測量其與坍落度筒頂部的高差，為坍落度值，如與設(shè)計值相符，便視為合格；圖１（ｃ） 則表示砂漿少、粘聚性差；圖１（ｄ）如不是有意拌制大流動性混凝土，則可能坍落度過大。

另外，還可對已坍落拌合物的粘聚性再進行觀測，用搗棒輕輕敲擊試體的兩側(cè)，如試體繼續(xù)整體下沉，則粘聚性良好；如試體分塊崩落或出現(xiàn)離析，表示粘聚性不夠好。對已坍落的試體，可同時做泌水性觀測：如有含細顆粒的稀漿水自試體表面流出，則是泌水性較大。

根據(jù)混凝土的坍落度、粘聚性和泌水性，對混凝土拌合物做如下調(diào)整：

（１）坍落度調(diào)整。坍落度如圖1（ａ） 所示，則拌合物屬于干硬性混凝土。如坍落度過小，可采取兩種措施：一是維持原水灰比，略微增加用水量和水泥用量；二是略微加大砂率。如坍落度過大，也是維持原水灰比，略微減少用水量和水泥用量，或減少砂率。

（２）粘聚性調(diào)整。粘聚性不好有兩個原因：一是粗集料過多，水泥砂漿不足；二是水泥砂漿過多。應(yīng)對原水灰比仔細分析，針對原因采取措施。

（３）泌水性調(diào)整。泌水性大，有可能降低混凝土強度，解決措施是減少用水量，但不減水泥。
