401 什么是耐火混凝土？

耐火混凝土是一種能長期承受高溫作用（200℃以上），并在高溫下保持所需要的物理力學性能（如有較高的耐火度、熱穩定性、荷重軟化點以及高溫下較小的收縮等） 的特種混凝土。它是由耐火集料（粗細集料）與適量的膠結料（有時還有礦物摻合料或有機摻合料）和水按一定比例配制而成。耐火混凝土按其膠結料不同，有水泥耐火混凝土和水玻璃耐火混凝土等；按其集料的不同，有黏土熟料耐火混凝土、高爐礦渣耐火混凝土和紅磚耐火混凝土等。

一、耐火混凝土的拌制要求

（一）水泥耐火混凝土的拌制

拌制水泥耐火混凝土時，水泥和摻合料必須拌合均勻。

（二）水玻璃耐火混凝土的拌制

（１）拌制水玻璃耐火混凝土時，氟硅酸鈉和摻合料必須預先混合均勻。混凝土宜用機械攪拌。

（２）粉狀集料應先與氟硅酸鈉拌合，再用篩孔為2.5mm的篩子過篩兩次。

（３）干燥材料應在混凝土攪拌機中預先攪拌２min，然后再加入水玻璃。

（４）攪拌時間，自全部材料裝入攪拌機后算起，應不少于２min。

（５）每次拌制量，應在混凝土初凝前用完，但不超過30min。

（三）用水量

耐火混凝土的用水量（或水玻璃用量）在滿足施工要求的條件下應盡量少用，其坍落度應比普通混凝土相應地減少1～2cm。如用機械振搗可控制在２cm左右，用人工搗固宜控制在４cm左右。

（四）攪拌時間

混凝土的攪拌時間應比普通混凝土延長1～２min，使混凝土的混和料顏色達到均勻為止。

二、耐火混凝土澆筑

耐火混凝土澆筑應分層進行，每層厚度為25～30cm。

三、耐火混凝土的養護

（一）水泥耐火混凝土養護條件與時間

水泥耐火混凝土澆筑后，宜在15～25℃的潮濕環境中養護，其中普通水泥耐火混凝土養護不少于7ｄ，礦渣水泥耐火混凝土不少天14d，礬土水泥耐火混凝土一定要加強初期養護管理，養護時間不少于3ｄ。

（二）水玻璃耐火混凝土養護條件與時間

水玻璃耐火混凝土宜在15～30℃的干燥環境中養護３d，烘干加熱，并需防止直接暴曬，避免脫水快而產生龜裂。一般養護10～15ｄ即可吊裝。

（三）氣溫低于７℃或10℃應按冬期施工執行

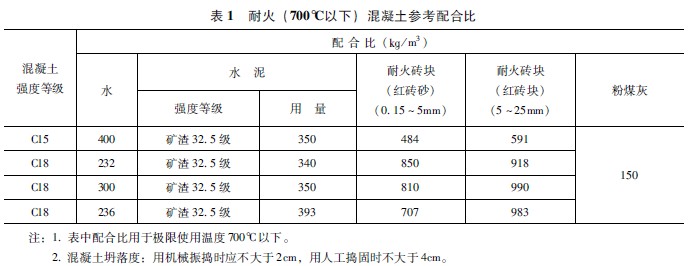

水泥耐火混凝土在氣溫低于７℃和水玻璃耐火混凝土在低于10℃的條件下施工時，均應按冬期施工執行。其耐火混凝土參考配合比見表１。

（１）水泥耐火混凝土可采用蓄熱法或加熱法（電流加熱、蒸汽加熱等）加熱時普通水泥耐火混凝土和礦渣水泥耐火混凝土的溫度不得超過60℃，礬石水泥耐火混凝土不得超過３０℃。

（２）水玻璃耐火混凝土的加熱只許采用干熱方法，不得采用蒸養，加熱時混凝土的溫度不得超過60℃。

（３）耐火混凝土中不應摻用化學促凝劑。

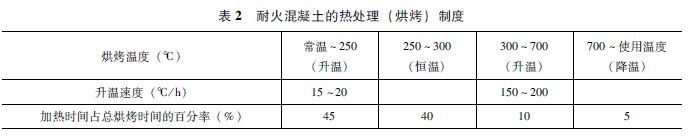

（４）用耐火混凝土澆筑的熱工設備，必須在混凝土強度達到設計強度的70％時［自然養護時，應不少于上述（一）（二）中規定的養護齡期后］方準進行烘烤。烘烤制度見表２。
