403 什么是防輻射混凝土？

防輻射混凝土用于防護(hù)來自試驗(yàn)室內(nèi)各種同位素、加速器或反應(yīng)堆等原子能裝置的原子核輻射，如Ｘ，α，β，γ以及中子射線等。一般防輻射混凝土屬于重混凝土，質(zhì)量密度要求在2700～4500kg/ｍ^３。

一、防輻射混凝土的組成材料

（一）水泥

不低于32.5級(jí)的硅酸鹽水泥和普通硅酸鹽水泥，最好采用礬土水泥和鋇水泥等。

（二）粗細(xì)集料

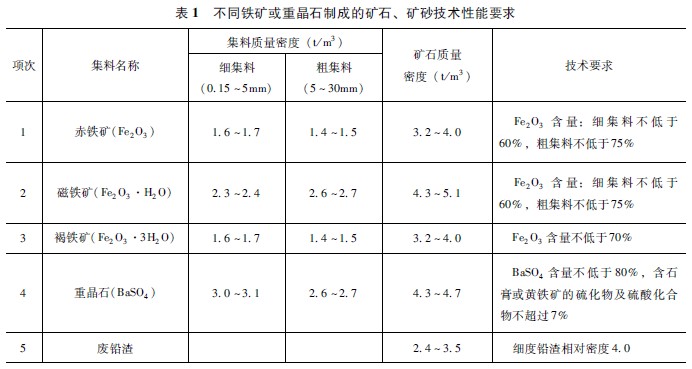

選用質(zhì)量密度大、含鐵量高、級(jí)配良好的赤鐵礦、磁鐵礦、褐鐵礦或重晶石等制成的礦石和礦砂，其技術(shù)性能要求見表１。

（１）集料質(zhì)量密度應(yīng)在試驗(yàn)振動(dòng)臺(tái)振動(dòng)30s后的干燥狀態(tài)下確定。振動(dòng)臺(tái)的振幅為0.35mm，頻率為3000次／min。

（２）細(xì)集料粒徑為0.15～５mm，粗集料為５～80mm。

（３）重晶石按粒徑分為：

重晶石粉———400孔/cm^２篩篩過的微粒，質(zhì)量密度為３g/cm^３。

重晶石砂———粒徑小于５ｍｍ，質(zhì)量密度約為2.4g／cm^３。

重晶碎石———粒徑５～１０ｍｍ，質(zhì)量密度約為2.6～2.73g/cm³。

（４）按質(zhì)量含０２５％蛋白石和５％玉髓以上的重晶石，只能與低堿性水泥配合使用，因這些雜質(zhì)易于高堿性水泥發(fā)生反應(yīng)使混凝土裂縫。

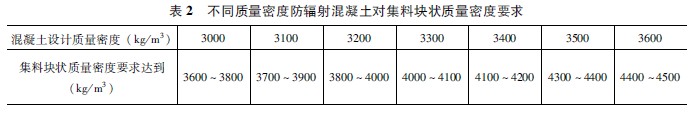

（５）配制不同質(zhì)量密度的防輻射混凝土對(duì)集料塊狀質(zhì)量密度的要求見表２。當(dāng)?shù)V石密度較小，不能配出所要求的單位質(zhì)量密度的混凝土?xí)r，可摻入一定數(shù)量的金屬鐵塊。塊體規(guī)格為20mm×25mm×35mm，圓柱體（如鋼筋頭）80mm以內(nèi)。

（三）水

一般潔凈水，pH值不小于４。

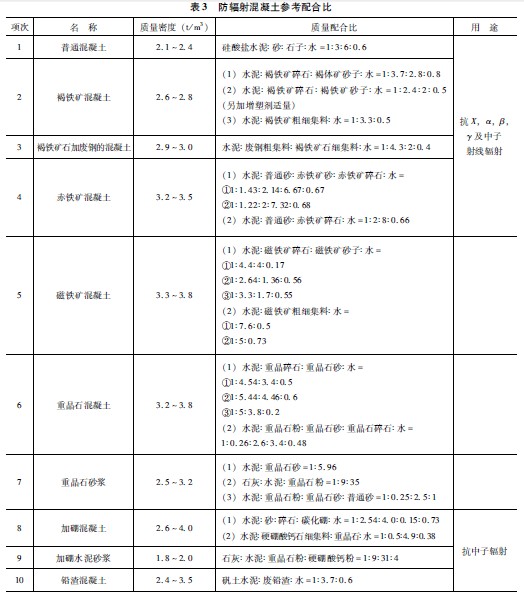

二、防輻射混凝土的配合比（表３）

三、施工要點(diǎn)

（一）控制好配合比與坍落度

配制防輻射混凝土?xí)r應(yīng)嚴(yán)格掌握配合比。坍落度一般控制在２～4cm，如要求坍落度較大時(shí)，應(yīng)考慮摻加減水劑，以免由于幾種集料密度相差較大而引起集料不均勻下沉。

（二）混凝土的振搗與澆筑

振搗混凝土要密實(shí)。澆筑層厚度以20～25cm為宜，插入式振搗器振搗時(shí)，每層澆筑厚度為15cm，人工振搗時(shí)，每層厚度為12cm。振搗時(shí)間一般為15s左右，以表面出漿為準(zhǔn)，振搗時(shí)間過長也會(huì)引起集料的不均勻下沉。混凝土從攪拌至澆筑完的時(shí)間不得超過２h。

（三）施工縫

澆筑混凝土應(yīng)連續(xù)進(jìn)行，一般不準(zhǔn)留設(shè)水平施工縫，必須留施工縫時(shí)，應(yīng)留凹凸形的施工縫。在防輻射混凝土與普通混凝土連接時(shí)，垂直施工縫必須使防輻射混凝土與普通混凝土成齒槽形連接，齒槽的深度為5cm。

（四）預(yù)填灌漿施工

防輻射混凝土也可采用預(yù)填灌漿施工法，可大大改善混凝土集料的均勻性。

（五）重晶石砂漿粉刷

采用重晶石砂漿粉刷時(shí)，墻面必須清除干凈，并澆水濕潤，粉刷層厚度一般為20～25cm，應(yīng)分８～10次粉成，收水后用鐵板壓漿抹平，以防龜裂。

（六）養(yǎng)護(hù)

混凝土的養(yǎng)護(hù)方法與普通混凝土相同。冬期可用蓄熱兼加熱法養(yǎng)護(hù)，并經(jīng)常保持混凝土有一定的濕度。
