409 污水池抗?jié)B混凝土質(zhì)量如何控制？

為保證某污水處理廠工程的整體質(zhì)量，在其工程施工前，我們做了大量的試驗工作。現(xiàn)將抗?jié)B混凝土的質(zhì)量控制介紹如下。

一、嚴格控制原材料質(zhì)量

（一）水泥

選用強度等級42.5級普通硅酸鹽水泥，一般防滲混凝土在設(shè)計中的性能指標有兩項，即較低的抗壓強度等級（Ｃ20） 和較高的抗?jié)B等級（Ｐ8）。但在施工中，稍有不慎，兩種性能指標就很難協(xié)調(diào)統(tǒng)一。為了解決這一矛盾，應(yīng)適當?shù)靥岣呋炷恋目箟簭姸龋⑦x用合適的外加劑。

（二）集料

混凝土的細集料，一般采用水洗砂，細度模數(shù)為2.3～3.0的中砂，含泥量不應(yīng)大于３％，云母等雜質(zhì)含量不應(yīng)大于１％；混凝土的粗集料為粒徑５～20mm卵石，含泥量不應(yīng)大于1％。

（三）外加劑

UEA膨脹劑。

二、優(yōu)化混凝土配合比設(shè)計，確保抗?jié)B混凝土的內(nèi)在質(zhì)量

污水只有通過凈化處理，使水質(zhì)達到環(huán)保部門規(guī)定的標準后，方可排放。按照設(shè)計要求，需建立調(diào)節(jié)池、氧化池、污水池、沉淀池等全套污水處理設(shè)施。這些造型各異的巨型水池均為薄壁鋼筋混凝土結(jié)構(gòu)，且混凝土澆筑量很大。其設(shè)計特點是抗壓強度等級不高（Ｃ20），但抗?jié)B等級較高（Ｐ8），耐久性要求甚嚴，對于承受高水壓的薄壁結(jié)構(gòu)混凝土而言，若以抗壓強度作為主要控制指標，應(yīng)提高混凝土強度等級，并選用合適的外加劑，再從１０組侯選混凝土配合比試件中精選出一組最優(yōu)混凝土配合比，作為污水處理工程全套污水處理池用混凝土配合比。

（一）混凝土抗壓強度試驗

試驗材料：42.5級普通硅酸鹽水泥、中砂、卵石粒徑5～20mm、混凝土強度等級Ｃ30、UEA膨脹劑。試件尺寸：100mm×100mm×100mm。

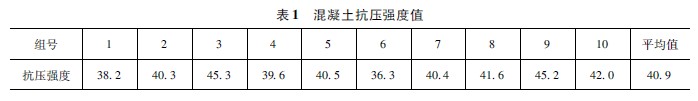

試驗證明，優(yōu)選后的配合比為C∶W∶S∶G∶UEA＝1∶0.47∶2.0∶3.4∶0.08，其中水泥用量Ｃ＝357kg/m^３，混凝土各項性能可靠，10組試件28ｄ抗壓強度見表１。

（二）混凝土抗?jié)B性能試驗

（１）試件尺寸：頂面直徑為175mm，底面直徑為185mm，高度為150mm。

（２）10組試件28d抗?jié)B試驗，每組6個試件。

（３）加壓：水壓0.1MPa開始，每隔8ｈ增加水壓0.1MPa，每組6個試件中均未滲水，以最大水壓力測試，10組試件均達Ｐ10以上。

通過以上試驗的結(jié)果可以看出，優(yōu)選出的那組混凝土配合比試件能同時滿足抗壓（Ｃ30）和抗?jié)B（Ｐ8）兩項性能指標要求，是由于做了必要的設(shè)計變更，這對確保污水池混凝土的抗?jié)B性能起著至關(guān)重要的作用。

在承受高水頭壓力的薄壁混凝土結(jié)構(gòu)施工中，應(yīng)首先考慮滿足抗?jié)B要求，因為這是質(zhì)量控制的基本目標，而提高混凝土的密實度是其關(guān)鍵所在，這就需要從人員、技術(shù)、材料、施工方案、環(huán)境等諸多方面采取相應(yīng)的控制措施。
